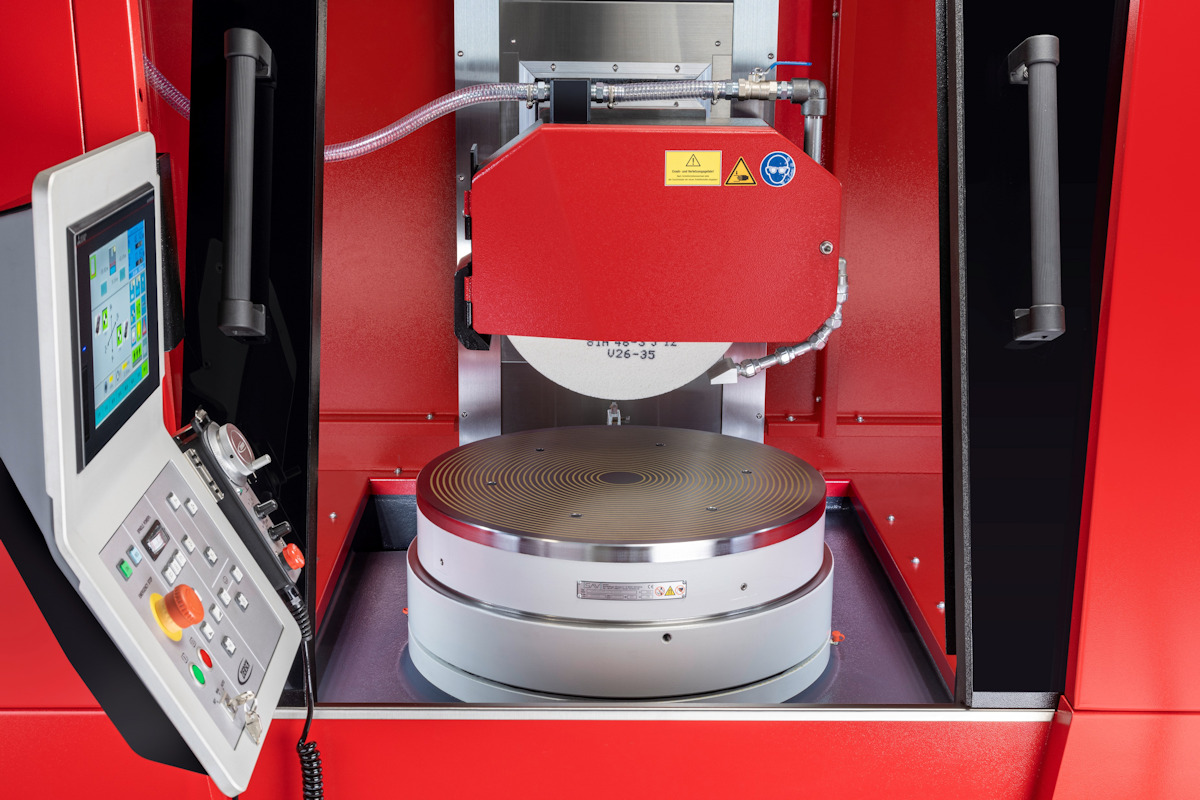

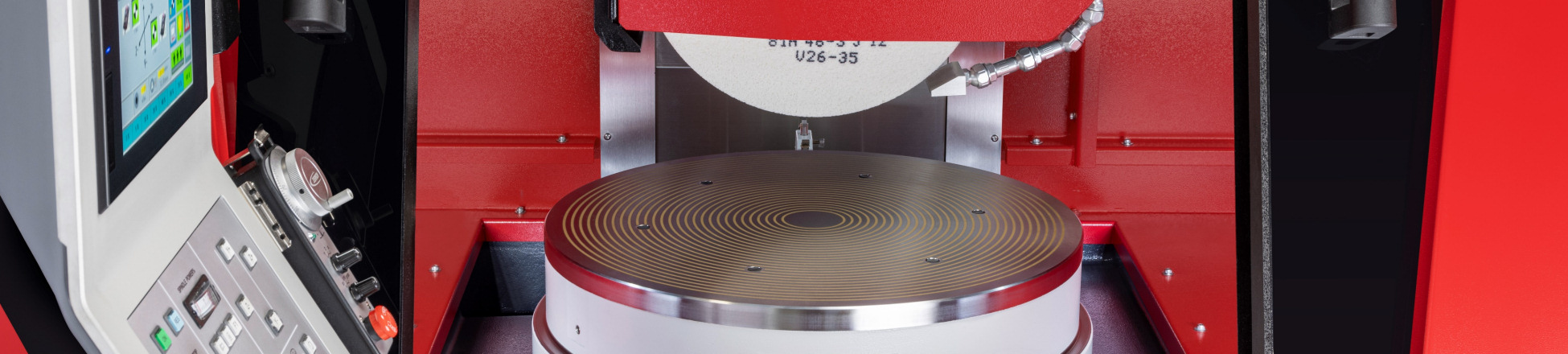

Ziersch GmbH - Rundtischschleifmaschinen mit außergewöhnlich umfangreicher Serienausstattung

STEUERUNG

Einfach zu bedienende Steuerung Z-Control mit hohem Komfort
Möglichkeit zum manuellen Schleifen mit geöffneter Tür
Vollautomatischer Schleifzyklus mit Abrichtzyklen
Schleifzyklen: Flachschleifen und Einstechschleifen
Schleifmodi: Schruppen, Schlichten und Ausfeuern
Abrichtzyklen unterteilt in Schruppen und Schlichten
Automatische Senkrechtzustellung mit Kompensation des Abrichtbetrages
Warmlauf- und Nachtabschaltungsprogramme

BEDIENUNG

Einfache und intuitive Bedienung über gro�en, übersichtlichen Touchscreen
Elektronisches Handrad, wirksam auf Y- und Z-Achse, umschaltbar in zwei Stufen auf 0,001 und 0,01 mm

GUSS/EINHAUSUNG

Stabile Gussausführung aller Maschinenbauteile
Hohes Maschinengewicht für maximale Steifigkeit
Volleinhausung der Maschine mit Schiebetür und stirnseitig montierten Servicetüren; wirkungsvoller Spritzschutz bei guter Zugänglichkeit

LINEARFÜHRUNGEN

Vorgespannte Linearführungen in der Y- und Z-Achse (Bosch Rexroth) für hervorragende Präzision

TISCHLAGERUNG

Hydrostatische Tischlagerung oder
Wälzlagerung, dauerfettgeschmiert

SCHMIERSYSTEM

Hydrostatisch: Automatische Zentralschmierung in allen Achsen
Wälzgelagert: Automatische Zentralschmierung in der Y- und Z-Achse (Fett)

ANTRIEBE

Elektromechanischer Antrieb der Y- und Z-Achse sowie des Rundtisches

MESSSYSTEM

Präzises Positionieren mittels direktem Messsystem in der Y-Achse (Heidenhain) sowie Rotationsimpulsgeber in der Z-Achse

SPINDELTECHNIK

Schleifspindel mittels Kupplung vom Motor getrennt, daher kein Wärmewachstum
Stufenlos regelbarer Schleifspindelmotor mit konstanter Schnittgeschwindigkeit bis 35 m/s (optional bis 50 m/s) über den kompletten Nutzungsbereich der Schleifscheibe (vkonstant)
Hohe Lebensdauer durch 6-fach wälzgelagerte Schleifspindel, dauerfettgeschmiert

MAGNETSPANNTECHNIK

Erwärmungsfreie Elektro-Permanent-Magnetspannplatte
Integriertes Umpolgerät mit 16 Haftkraftstufen

KÜHLMITTELANLAGE

Wartungsfreie Bandfilteranlage mit integrierter Rinnenspülung inkl. Reinigungspistole mit Schlauch und vorgeschaltetem Magnetabscheider zur Vorfiltrierung

Technische Daten Rundtischschleifmaschinen Z-Serie

Z 500R

Querbewegung [mm]	550
Magnetspannplattengröße Ø [mm]	500
Abstand Tisch bis Spindelmitte [mm]	600
Tischbelastung inkl. Magnet [kg]	500¹ / 590²
Vorschub Querachse [mm/min]	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11
Drehzahl Rundtisch [min^-1]	10 - 100
Fassungsvermögen Kühlmittelanlage	270
Maschinenmaße [L x B x H(max)][mm]	2.730 x 3.250 x 2.740
Maschinengewicht [kg]	5.500

Z 600R

Querbewegung [mm]	550
Magnetspannplattengröße Ø [mm]	600
Abstand Tisch bis Spindelmitte [mm]	600
Tischbelastung inkl. Magnet [kg]	600¹ / 690²
Vorschub Querachse [mm/min]	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]*	11
Drehzahl Rundtisch [min^-1]	10 - 100
Fassungsvermögen Kühlmittelanlage	270
Maschinenmaße [L x B x H(max)][mm]	2.730 x 3.250 x 2.740
Maschinengewicht [kg]	5.700

Z 800R

Querbewegung [mm]	650
Magnetspannplattengröße Ø [mm]	800
Abstand Tisch bis Spindelmitte [mm]	600
Tischbelastung inkl. Magnet [kg]	800¹ / 950²
Vorschub Querachse [mm/min]	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]*	11
Drehzahl Rundtisch [min^-1]	10 - 80
Fassungsvermögen Kühlmittelanlage	500
Maschinenmaße [L x B x H(max)][mm]	3.330 x 3.410 x 2.770
Maschinengewicht [kg]	7.500

Z 1000R

Querbewegung [mm]	650
Magnetspannplattengröße Ø [mm]	1.000
Abstand Tisch bis Spindelmitte [mm]	600
Tischbelastung inkl. Magnet [kg]	1.000¹ / 1.250²
Vorschub Querachse [mm/min]	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]*	11
Drehzahl Rundtisch [min^-1]	10 - 80
Fassungsvermögen Kühlmittelanlage	500
Maschinenmaße [L x B x H(max)][mm]	3.330 x 3.410 x 2.770
Maschinengewicht [kg]	7.800

Z 1200R

Querbewegung [mm]	750
Magnetspannplattengröße Ø [mm]	1200
Abstand Tisch bis Spindelmitte [mm]	600
Tischbelastung inkl. Magnet [kg]	- / 1.800²
Vorschub Querachse [mm/min]	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]*	11
Drehzahl Rundtisch [min^-1]	10 - 80
Fassungsvermögen Kühlmittelanlage	500
Maschinenmaße [L x B x H(max)][mm]	4.190 x 3.170 x 2.560
Maschinengewicht [kg]	8.300

Z 1500R

Querbewegung [mm]	750
Magnetspannplattengröße Ø [mm]	1.500
Abstand Tisch bis Spindelmitte [mm]	600
Tischbelastung inkl. Magnet [kg]	-¹ / 2.400²
Vorschub Querachse [mm/min]	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]*	11
Drehzahl Rundtisch [min^-1]	10 - 60
Fassungsvermögen Kühlmittelanlage	500
Maschinenmaße [L x B x H(max)][mm]	5.200 x 3.000 x 2.820
Maschinengewicht [kg]	9.500

Z 2000R

Querbewegung [mm]	750
Magnetspannplattengröße Ø [mm]	2.000
Abstand Tisch bis Spindelmitte [mm]	600
Tischbelastung inkl. Magnet [kg]	-¹ / 3.500²
Vorschub Querachse [mm/min]	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]*	11
Drehzahl Rundtisch [min^-1]	10 - 60
Fassungsvermögen Kühlmittelanlage	500
Maschinenmaße [L x B x H(max)][mm]	5.230 x 4.860 x 2.690
Maschinengewicht [kg]	17.200

¹ Option: wälzgelagert
² Option: hydrostatisch

Maschinentyp	Z 500R	Z 600R	Z 800R	Z 1000R	Z 1200R	Z 1500R	Z 2000R
Querbewegung [mm]	550	550	650	650	750	750	750
Magnetspannplattengröße Ø [mm]	500	600	800	1000	1.200	1.500	2.000
Abstand Tisch bis Spindelmitte [mm]	600	600	600	600	600	600	600
Tischbelastung inkl. Magnet [kg]	500¹ 590²	600¹ 690²	800¹ 950²	1.000¹ 1.250²	- 1.800²	- 2.400²	- 3.500²
Vorschub Querachse [mm/min]	0 - 2.000	0 - 2.000	0 - 2.000	0 - 2.000	0 - 2.000	0 - 2.000	0 - 2.000
Vorschub Senkrechtachse [mm/min]	0 - 1.500	0 - 1.500	0 - 1.500	0 - 1.500	0 - 1.500	0 - 1.500	0 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11	11	11	11	11	11	11
Drehzahl Rundtisch [min^-1]	10 - 100	10 - 100	10 - 80	10 - 80	10 - 80	10 - 60	10 - 60
Fassungsvermögen Kühlmittelanlage [l]	270	270	500	500	500	500	500
Maschinenmaße [L x B x H(max)] [mm]	2.730 x 3.250 x 2.740	2.730 x 3.250 x 2.740	3.330 x 3.410 x 2.770	3.330 x 3.410 x 2.770	4.190 x 3.170 x 2.560	5.200 x 3.000 x 2.820	5.230 x 4.860 x 2.690
Maschinengewicht [kg]	5.500	5.700	7.500	7.800	8.300	9.500	17.200
