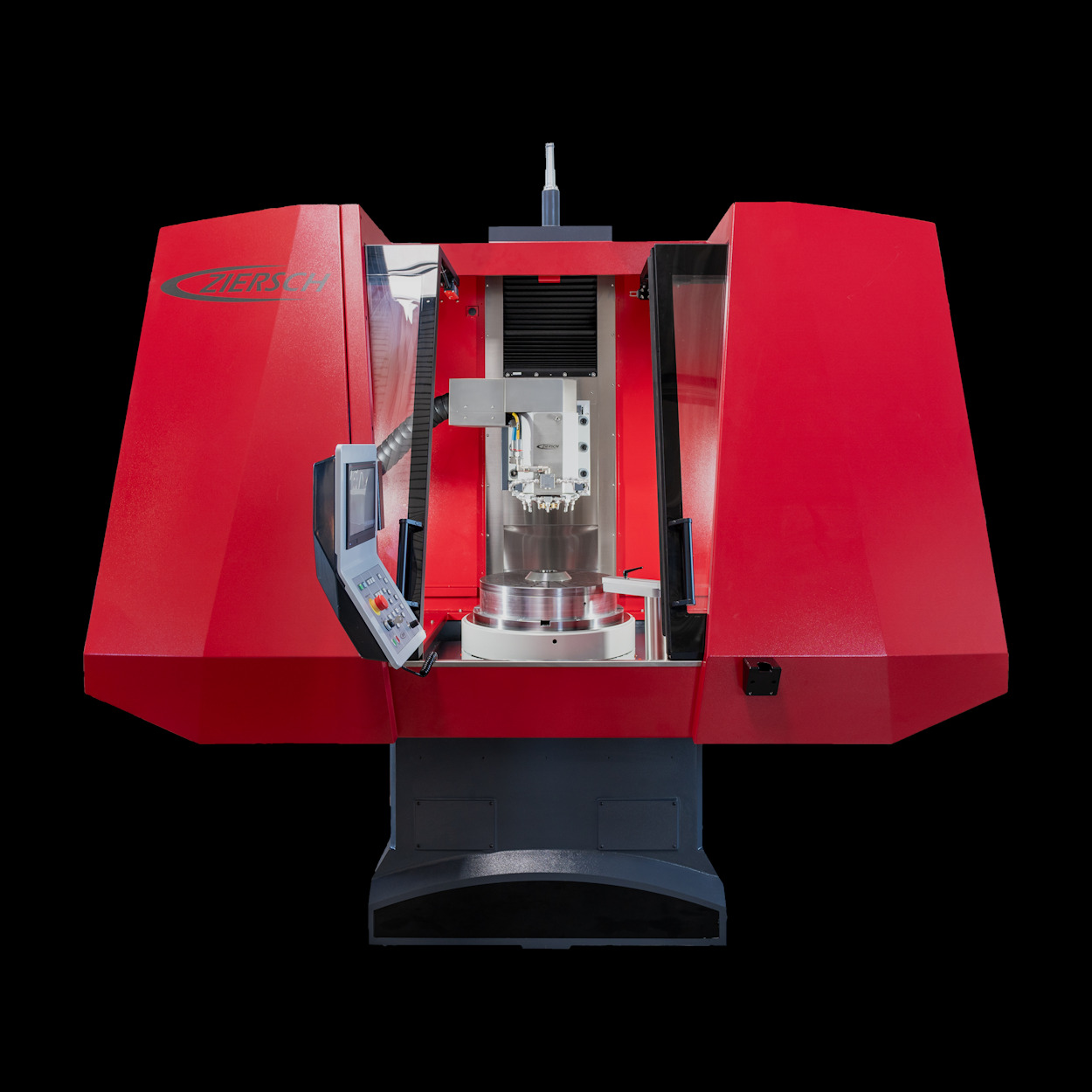

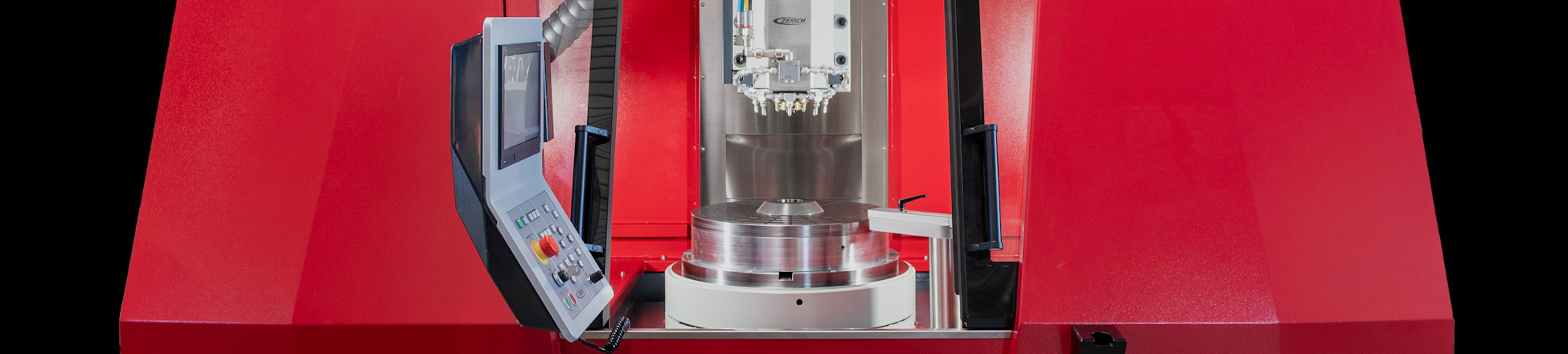

Vertikalschleifmaschinen ZV-SERIE

STEUERUNG

• Einfach zu bedienende Steuerung Z-Control mit hohem Komfort
• Vollautomatischer Schleifzyklus mit Abrichtzyklen
• Schleifzyklen: Außenrundschleifen, Innenrundschleifen und Stirnschleifen
• Schleifmodi: Schruppen, Schlichten und Ausfeuern
• Abrichtzyklen unterteilt in Schruppen und Schlichten
• Automatische Querzustellung mit Kompensation des Abrichtbetrages
• Warmlauf- und Nachtabschaltungsprogramme

BEDIENUNG

• Einfache und intuitive Bedienung über großen, übersichtlichen Touchscreen
• Elektronisches Handrad, wirksam auf Y- und Z-Achse, umschaltbar in zwei Stufen auf 0,001 und 0,01 mm

GUSS/EINHAUSUNG

• Stabile Gussausführung aller Maschinenbauteile
• Hohes Maschinengewicht für maximale Steifigkeit
• Volleinhausung der Maschine mit Schiebetür und stirnseitig montierten Servicetüren; wirkungsvoller Spritzschutz bei guter Zugänglichkeit

LINEARFÜHRUNGEN

• Vorgespannte Linearführungen in der Y- und Z-Achse (Bosch Rexroth) für hervorragende Präzision

TISCHLAGERUNG

• Hydrostatische Tischlagerung

SCHMIERSYSTEM

• Automatische Zentralschmierung in allen Achsen

ANTRIEBE

• Elektromechanischer Antrieb der Y- und Z-Achse sowie des Rundtisches

MESSSYSTEM

• Präzises Positionieren mittels direktem Messsystem in der Y-Achse (Heidenhain) sowie Rotationsimpulsgeber in der Z-Achse

SPINDELTECHNIK

• Motorspindel mit Schnittstelle HSK-C63
• Stufenlos regelbarer Schleifspindelmotor mit konstanter Schnittgeschwindigkeit bis 35 m/s (optional bis 50 m/s) über den kompletten Nutzungsbereich der Schleifscheibe (vkonstant)
• Hohe Lebensdauer durch wälzgelagerte Schleifspindel, dauerfettgeschmiert

MAGNETSPANNTECHNIK

• Erwärmungsfreie Elektro-Permanent-Magnetspannplatte
• Integriertes Umpolgerät mit 16 Haftkraftstufen

KÜHLMITTELANLAGE

• Wartungsfreie Bandfilteranlage mit integrierter Rinnenspülung inkl. Reinigungspistole mit Schlauch und vorgeschaltetem Magnetabscheider zur Vorfiltrierung
