STEUERUNG

Einfach zu bedienende Steuerung Z-Control mit hohem Komfort
Möglichkeit zum manuellen Schleifen mit geöffneter Tür
Vollautomatischer Schleifzyklus mit Abrichtzyklen
Schleifzyklen: Flachschleifen, Mehrfach-Einstechschleifen und Nutenschleifen von bis zu 20 Nuten
Schleifmodi: Schruppen, Schlichten und Ausfeuern
Abrichtzyklen unterteilt in Schruppen und Schlichten
Automatische Senkrechtzustellung mit Kompensation des Abrichtbetrages
Warmlauf- und Nachtabschaltungsprogramme

BEDIENUNG

Einfache und intuitive Bedienung über großen, übersichtlichen Touchscreen
Elektronisches Handrad, wirksam auf Y- und Z-Achse, umschaltbar in zwei Stufen auf 0,001 und 0,01 mm

GUSS/EINHAUSUNG

Stabile Gussausführung aller Maschinenbauteile
Hohes Maschinengewicht für maximale Steifigkeit
Teileinhausung der Maschine mit Schiebetür und stirnseitigmontierter Servicetür; wirkungsvoller Spritzschutz bei guter Zugänglichkeit

LINEARFÜHRUNGEN

Vorgespannte Linearführungen in der Y- und Z-Achse (Bosch Rexroth) für hervorragende Präzision

GLEITFÜHRUNGEN

Ausgezeichnete Dämpfungseigenschaften und hohe Schliffbildgüte durch handgeschabte Doppel-V Gleitführungen in der X-Achse

SCHMIERSYSTEM

Automatische Zentralschmierung in der X-Achse (Gleitbahnöl) und in der Y- und Z-Achse (Fett)

ANTRIEBE

Hydraulischer Tischantrieb mit Rückkühlaggregat
Elektromechanischer Antrieb der Y- und Z-Achse

MESSSYSTEM

Präzises Positionieren mittels direktem Messsystem in der Y-Achse (Heidenhain) sowie Rotationsimpulsgeber in der Z-Achse

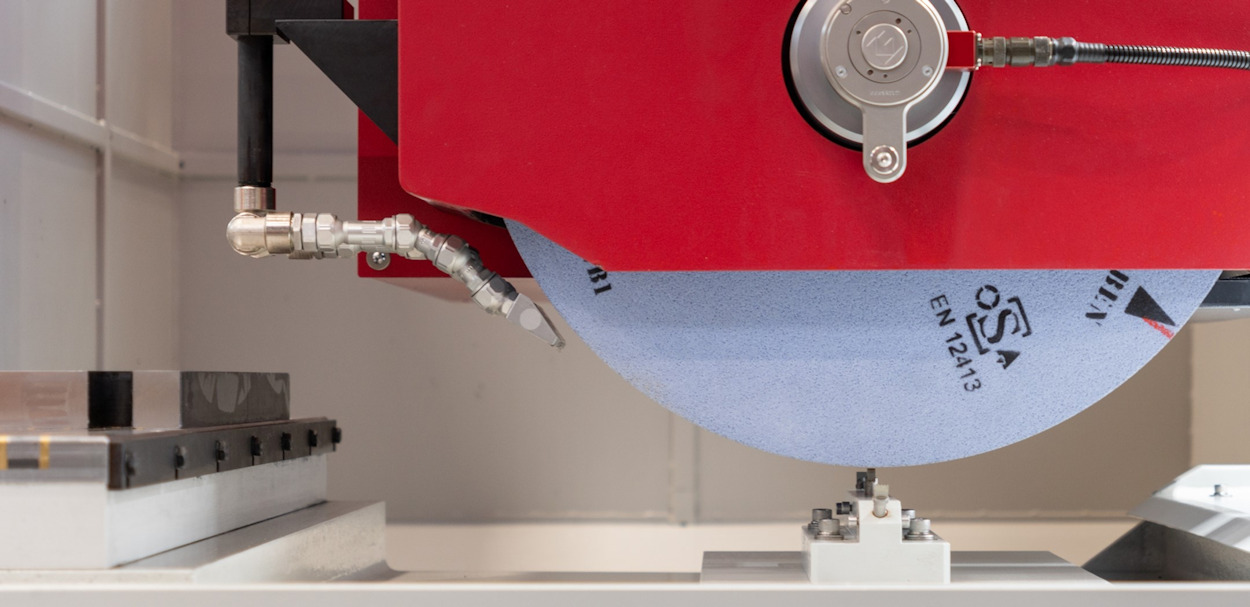

SPINDELTECHNIK

Schleifspindel mittels Kupplung vom Motor getrennt, daher kein Wärmewachstum
Stufenlos regelbarer Schleifspindelmotor mit konstanter Schnittgeschwindigkeit bis 35 m/s (optional bis 50 m/s) über den kompletten Nutzungsbereich der Schleifscheibe (vkonstant)
Hohe Lebensdauer durch 6-fach wälzgelagerte Schleifspindel, dauerfettgeschmiert

MAGNETSPANNTECHNIK

Erwärmungsfreie Elektro-Permanent-Magnetspannplatte inkl. Anschlagleisten an hinterer und linker Magnetseite
Integriertes Umpolgerät mit 16 Haftkraftstufen

KÜHLMITTELANLAGE

Wartungsfreie Bandfilteranlage mit integrierter Rinnenspülung inkl. Reinigungspistole mit Schlauch und vorgeschaltetem Magnetabscheider zur Vorfiltrierung

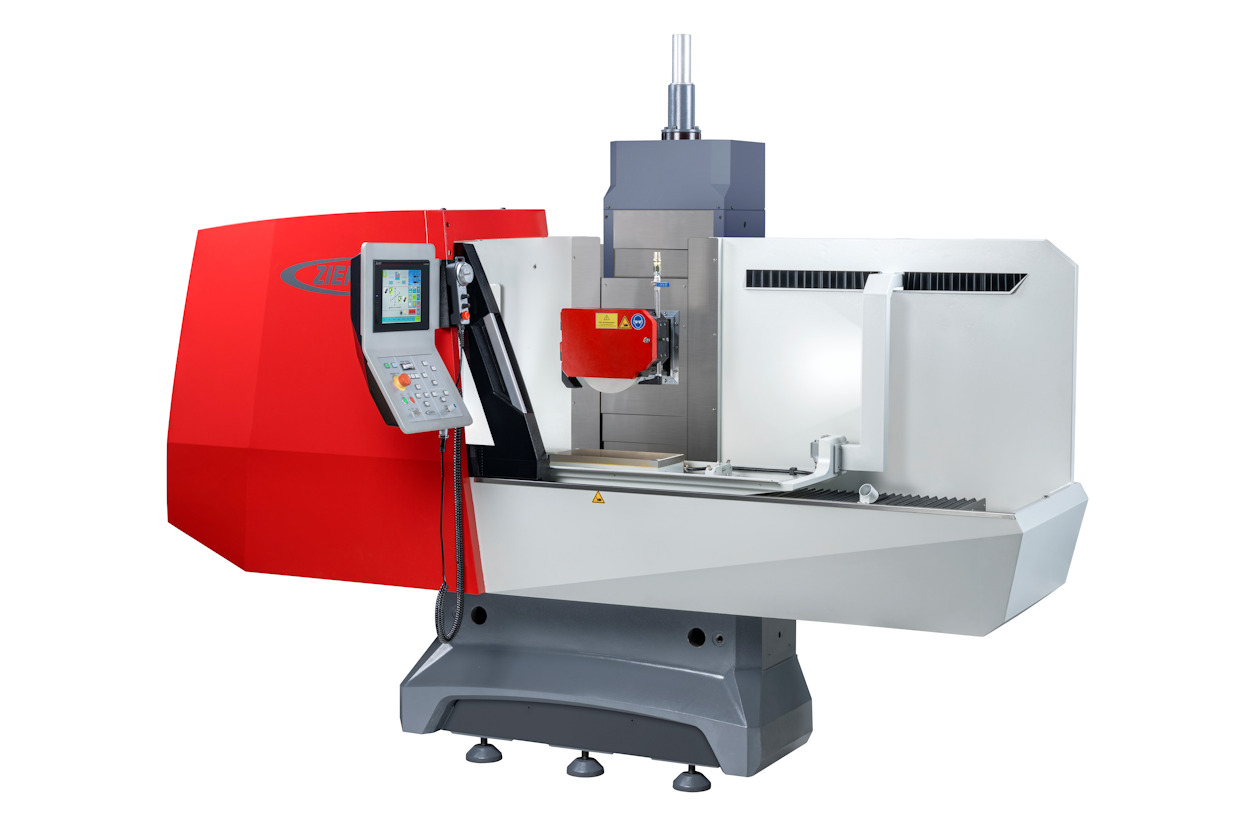

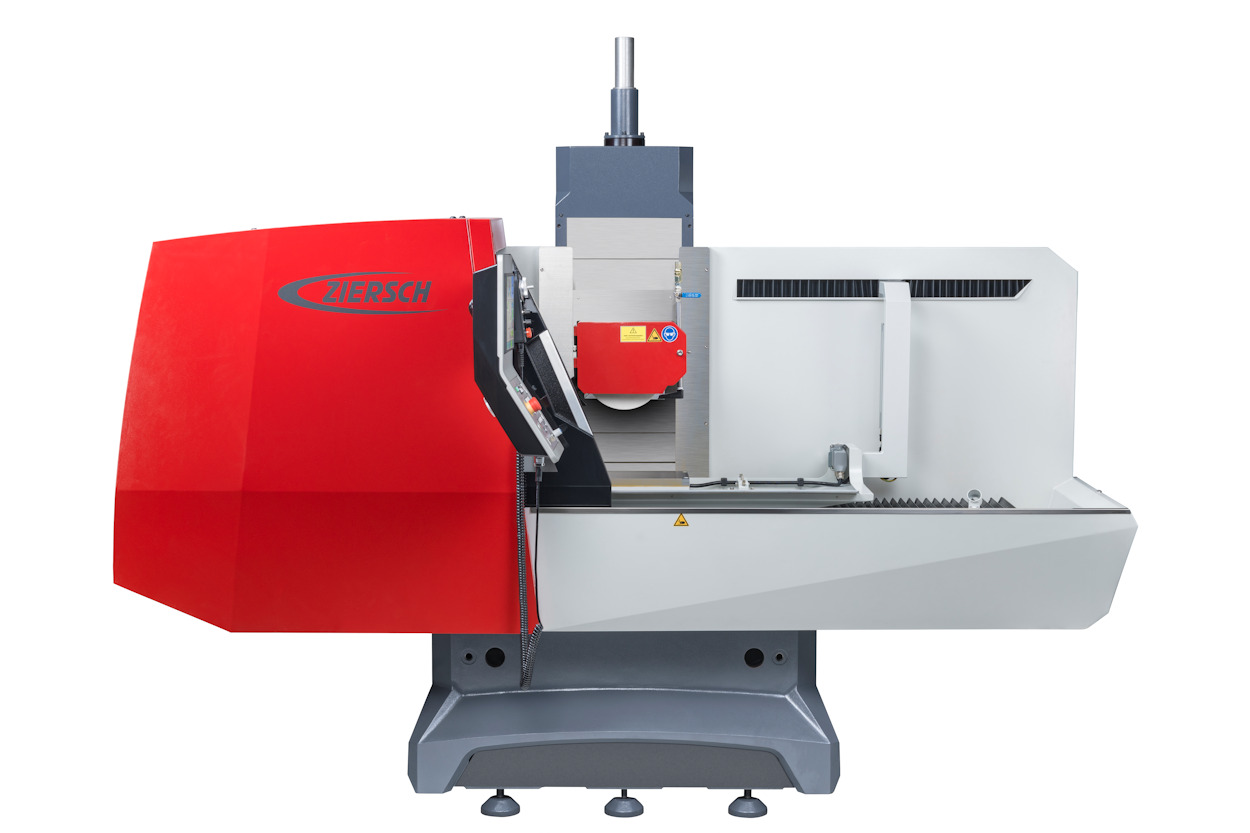

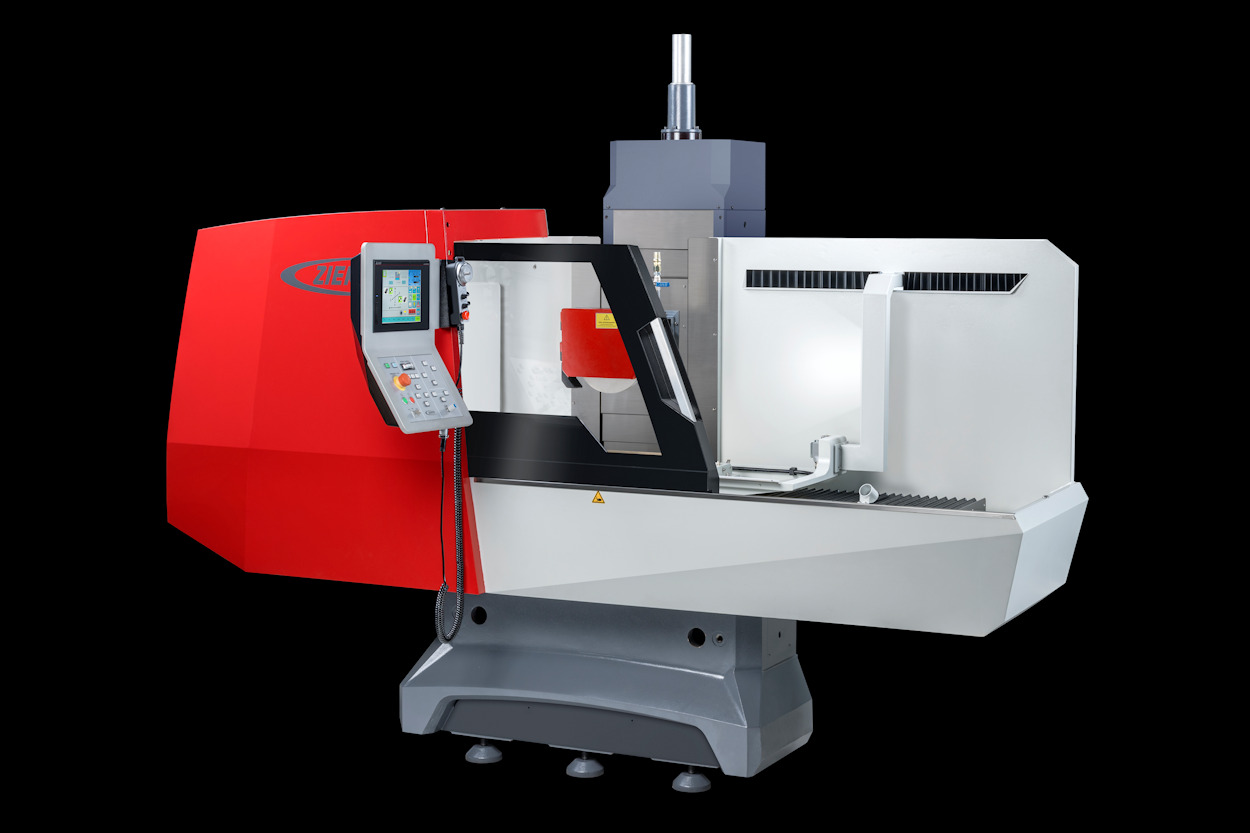

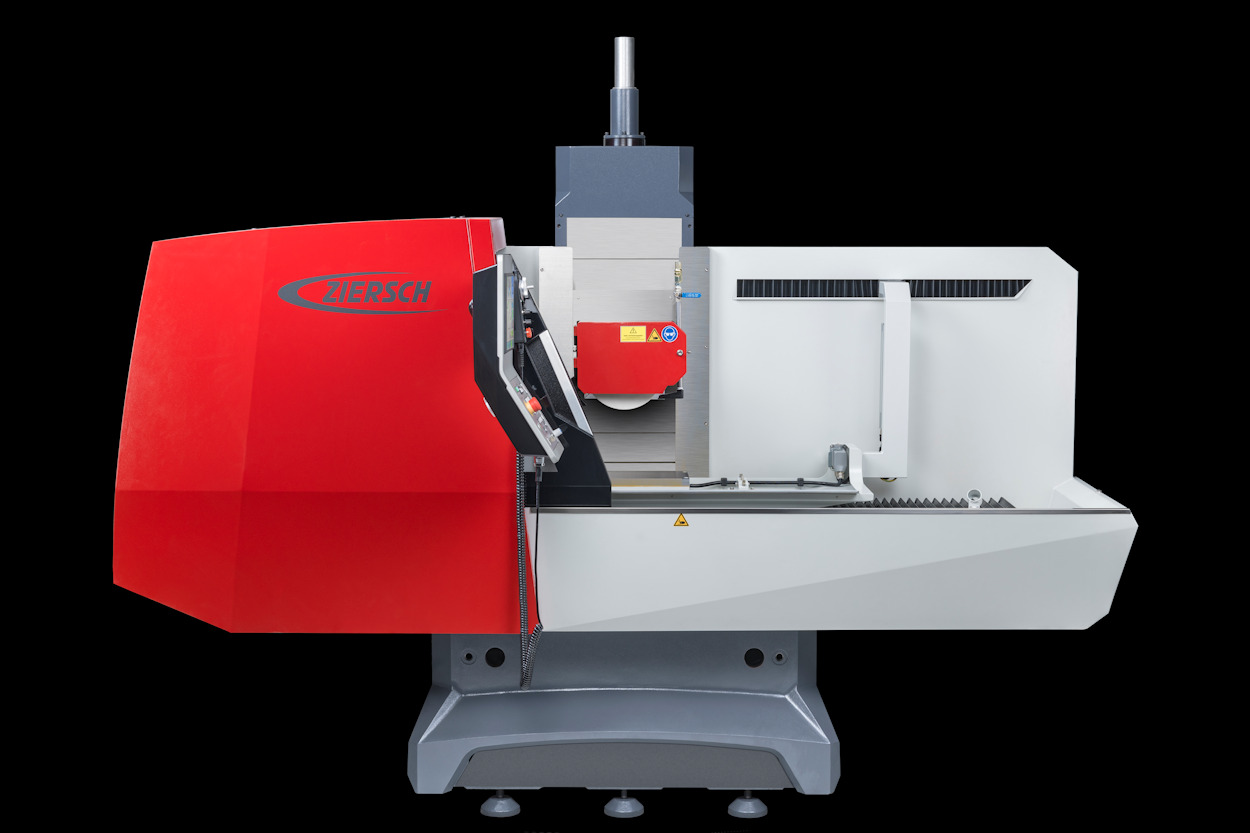

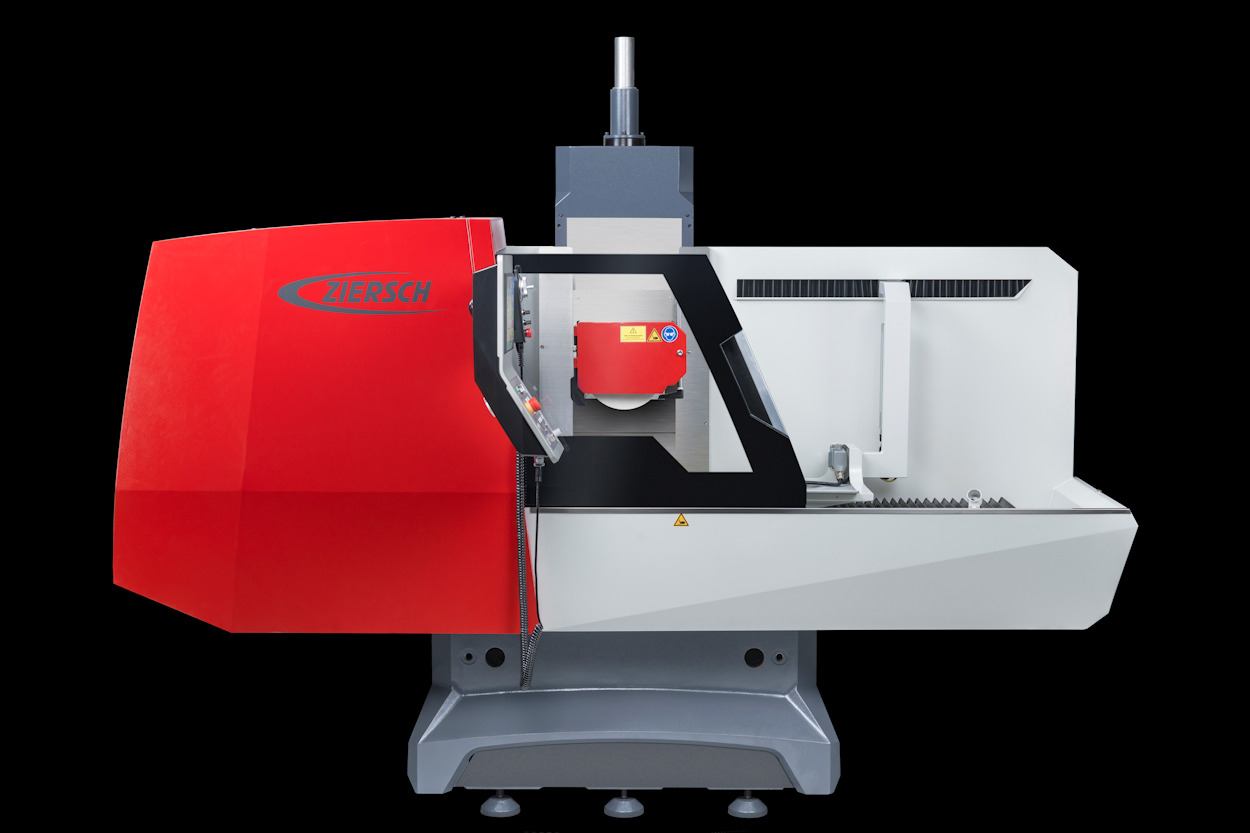

Fotos Z 24

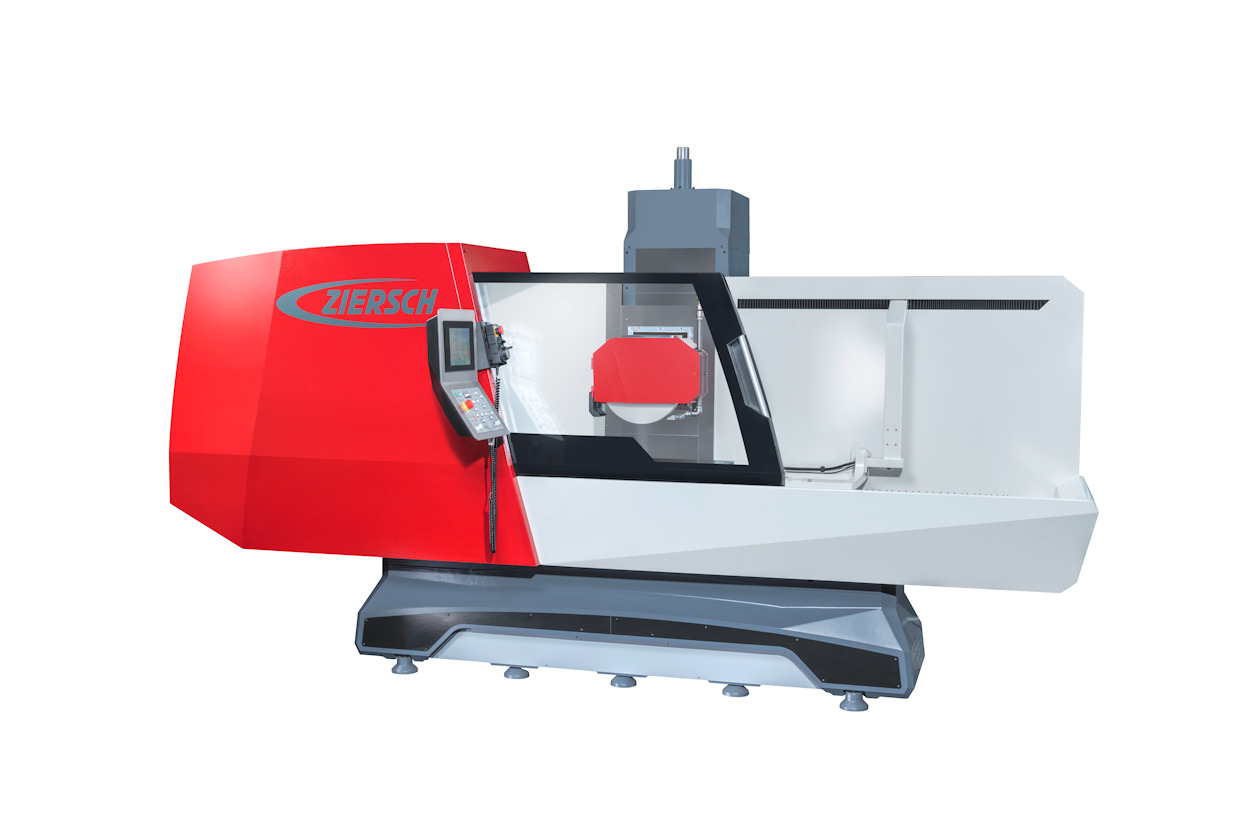

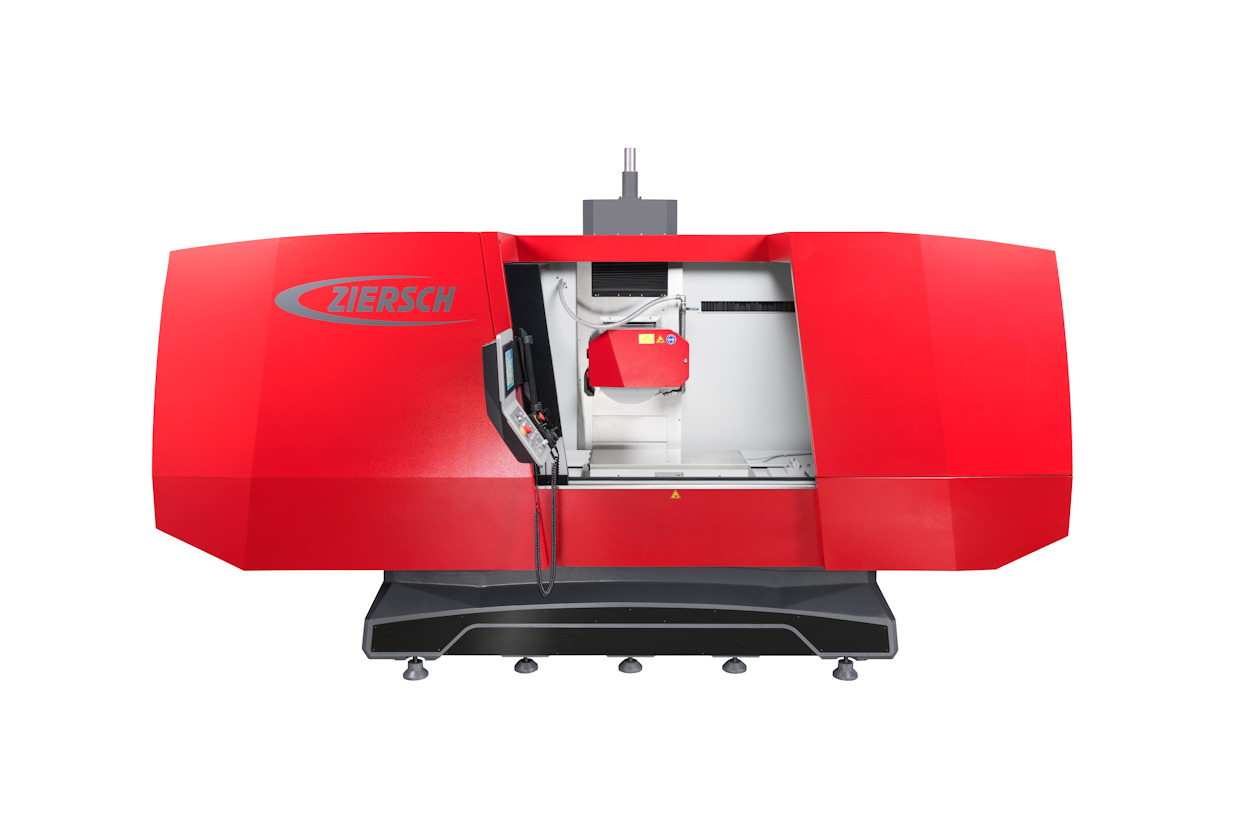

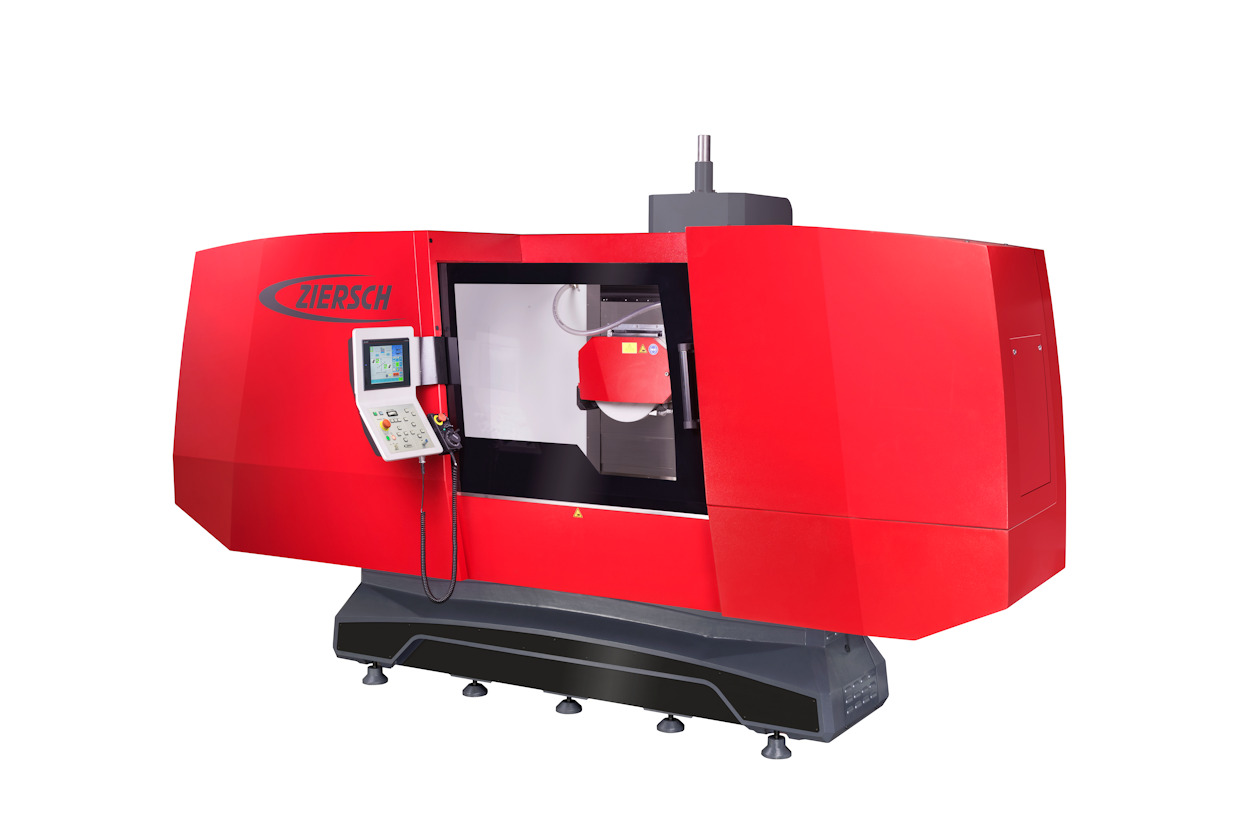

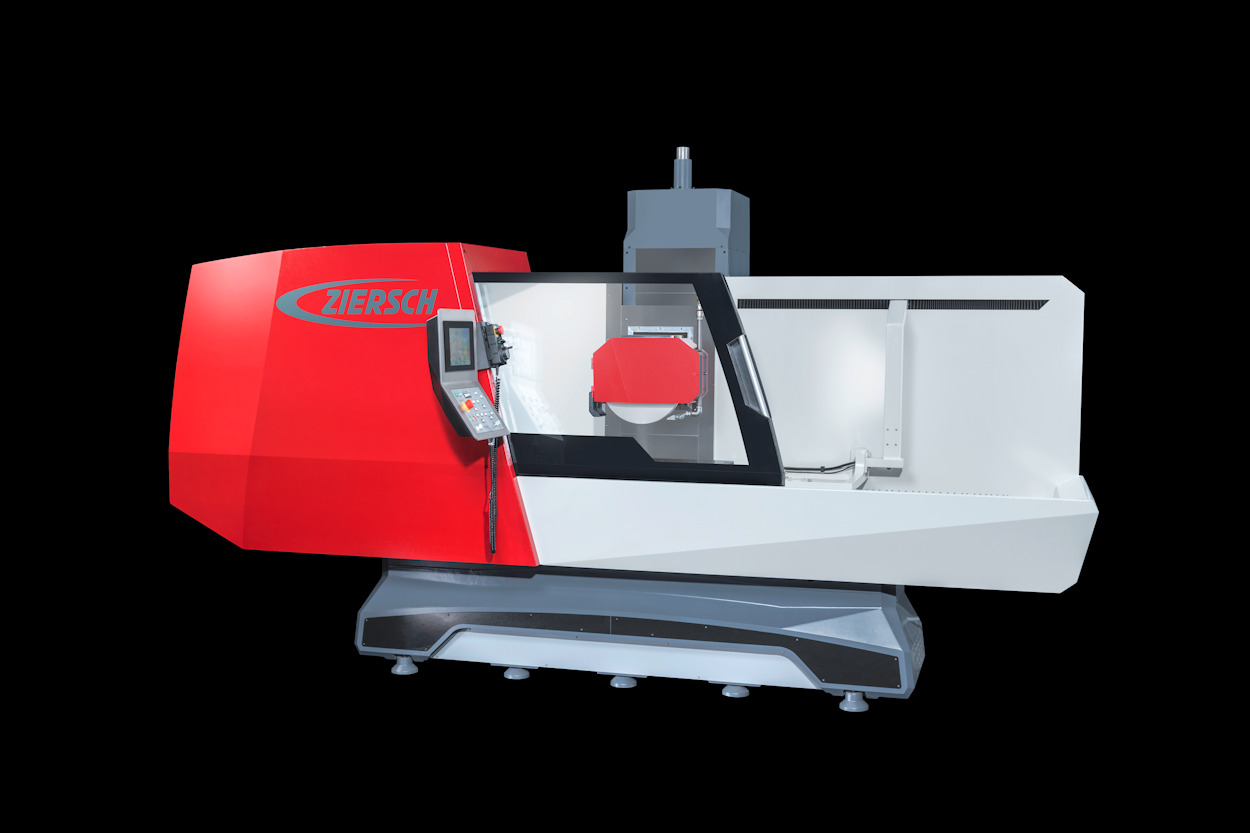

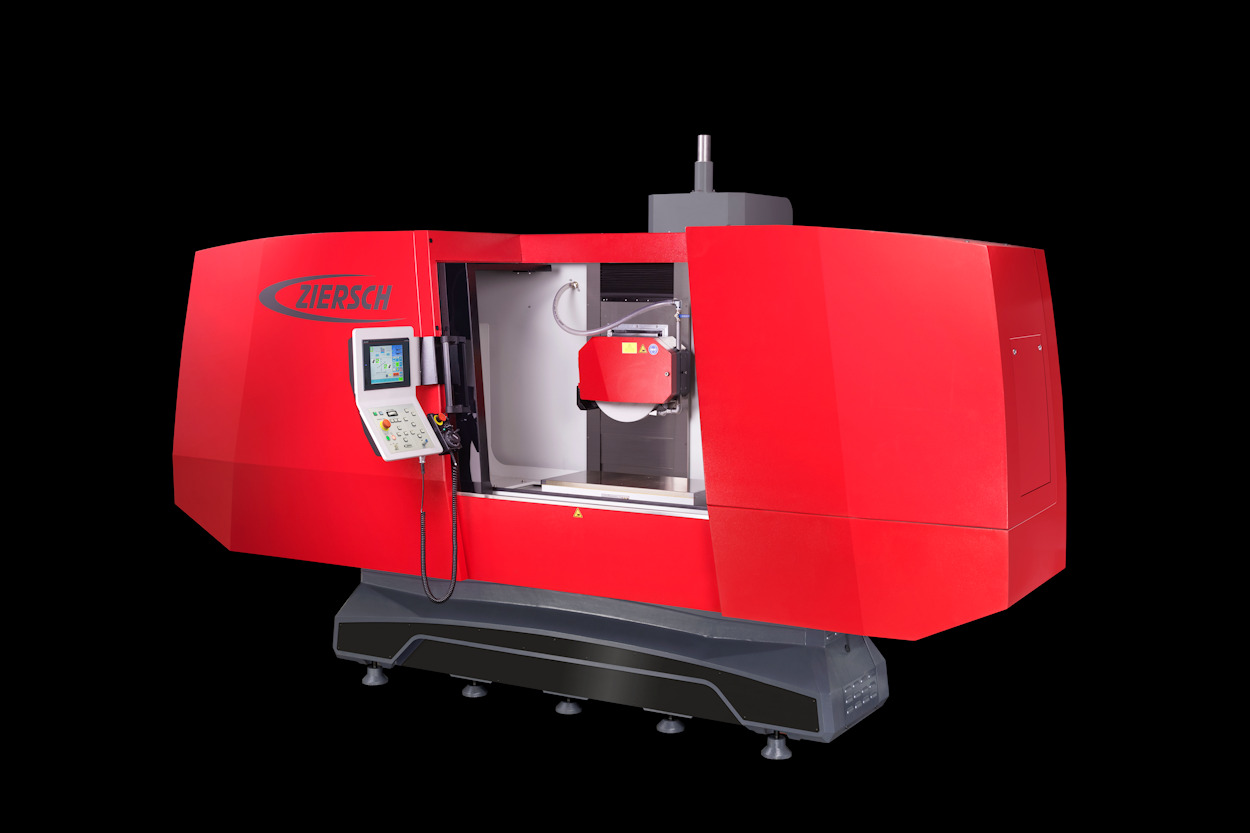

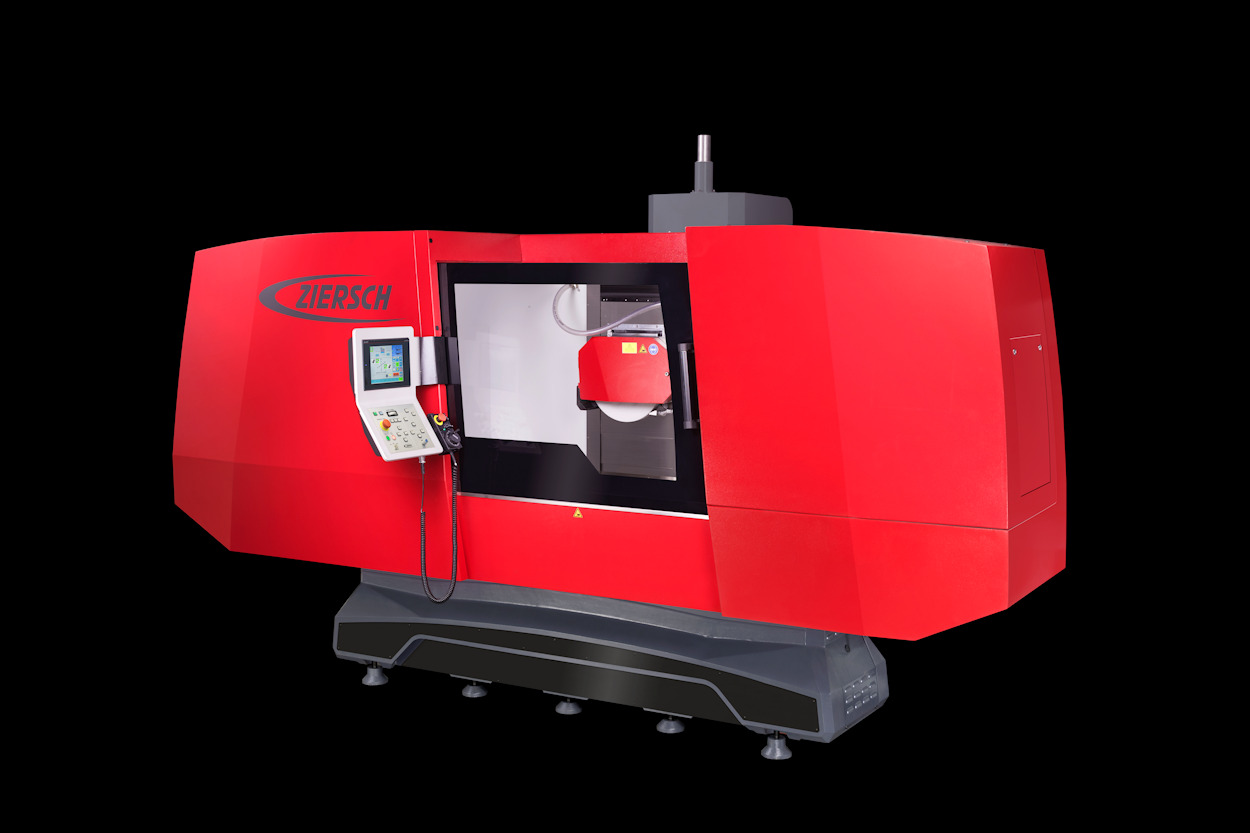

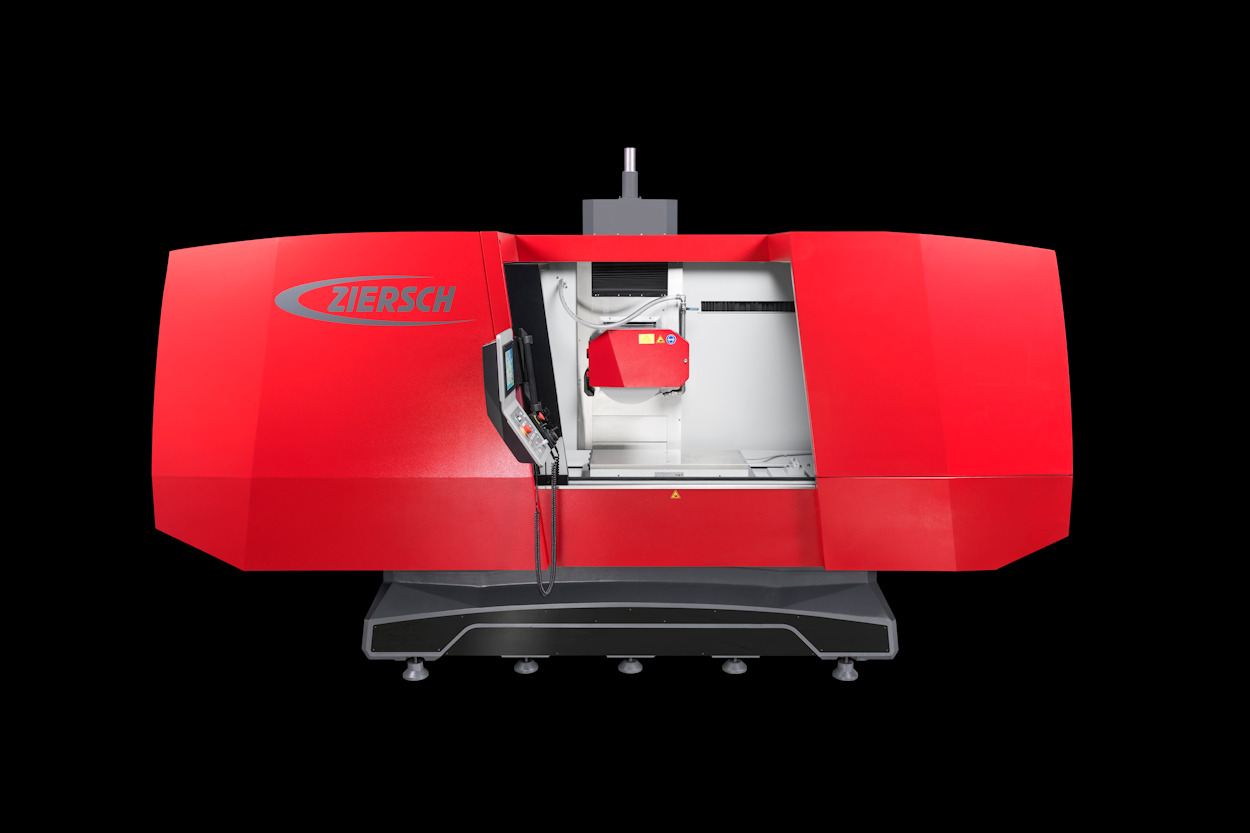

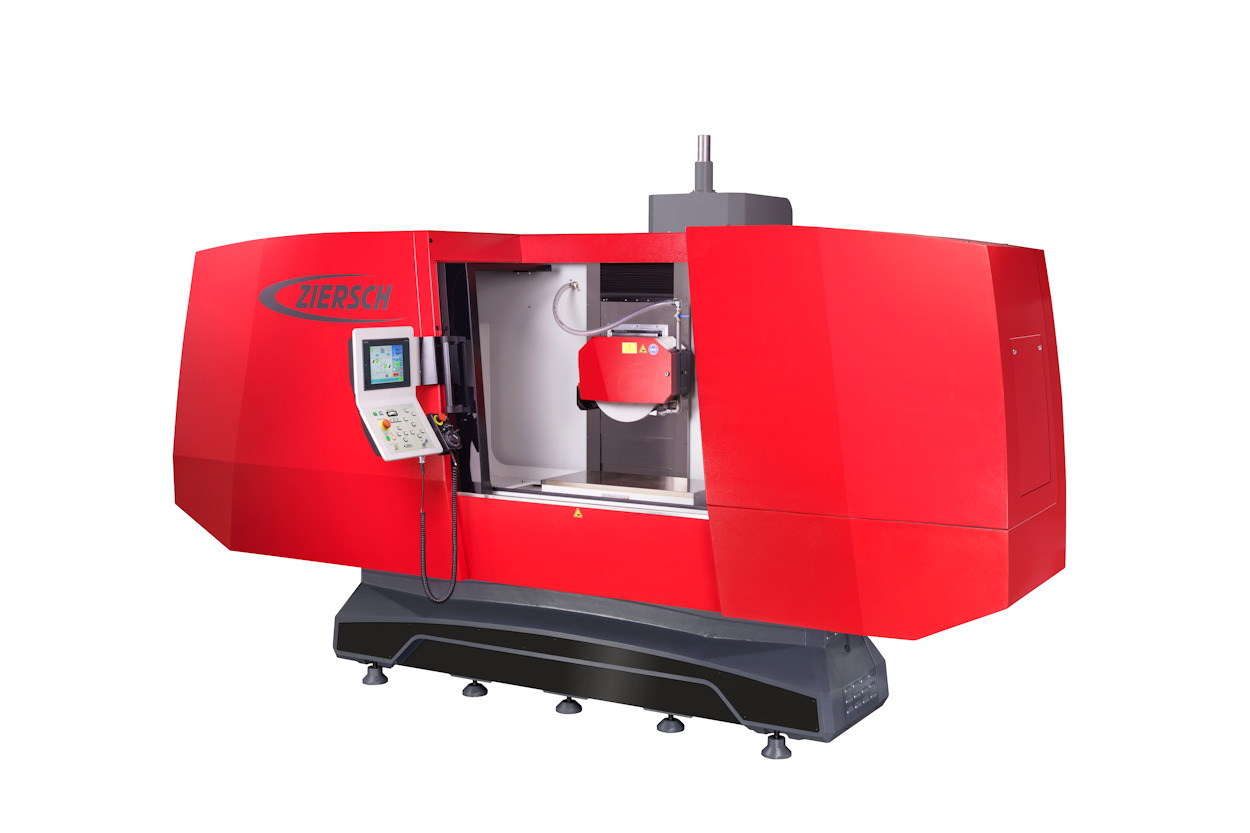

Fotos Z 48

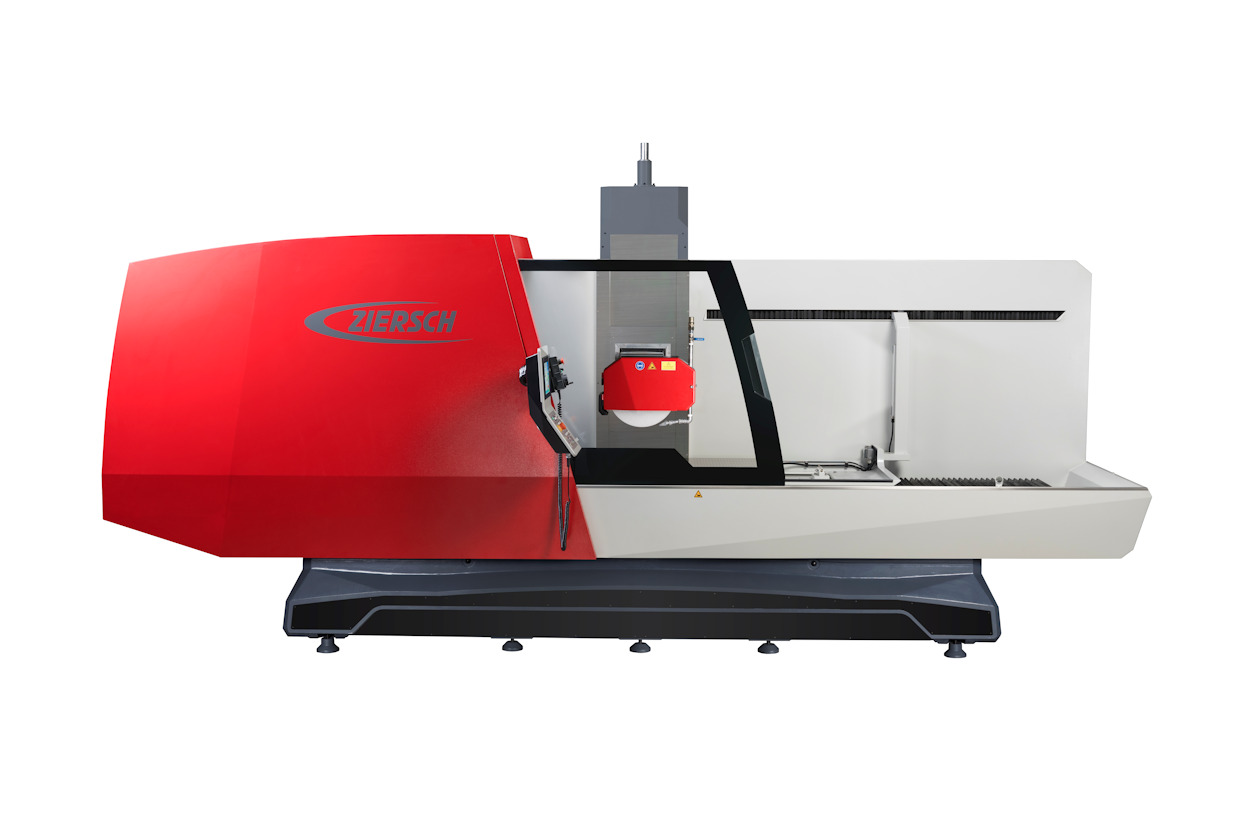

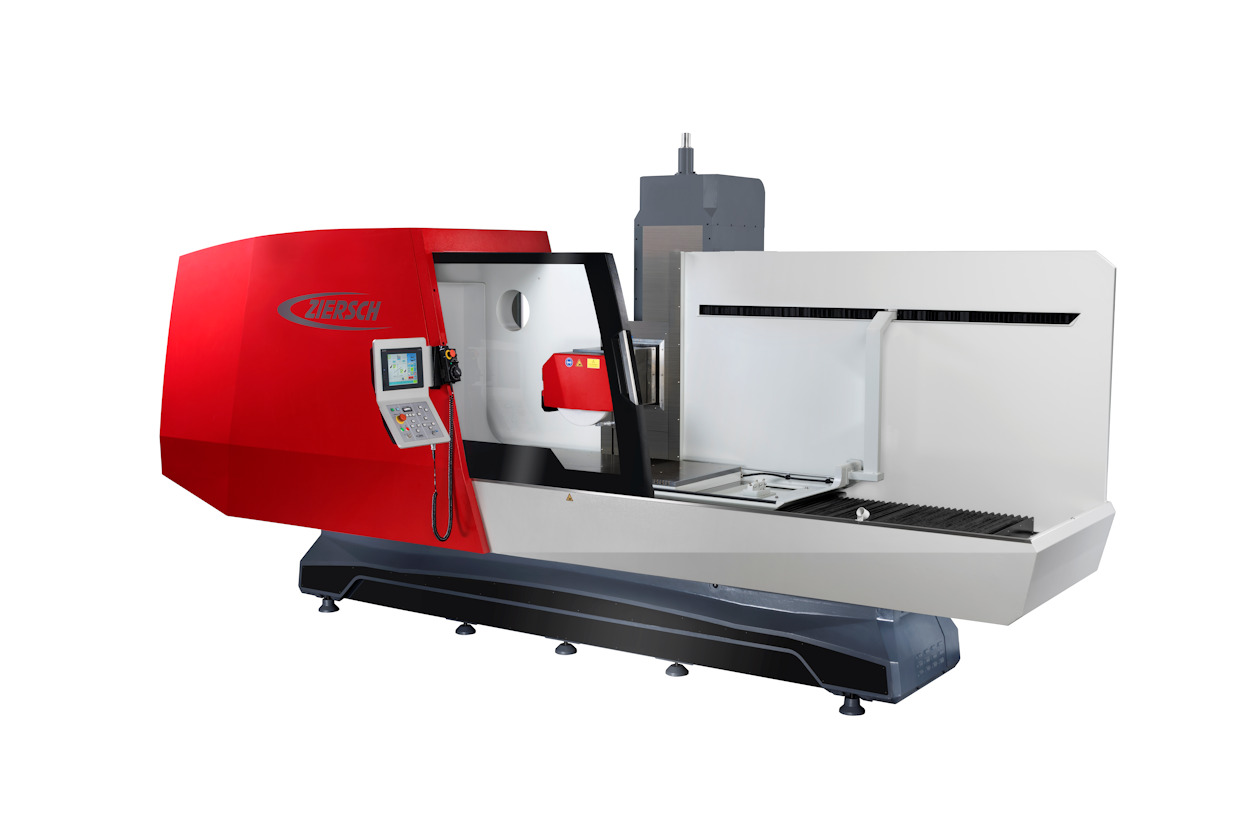

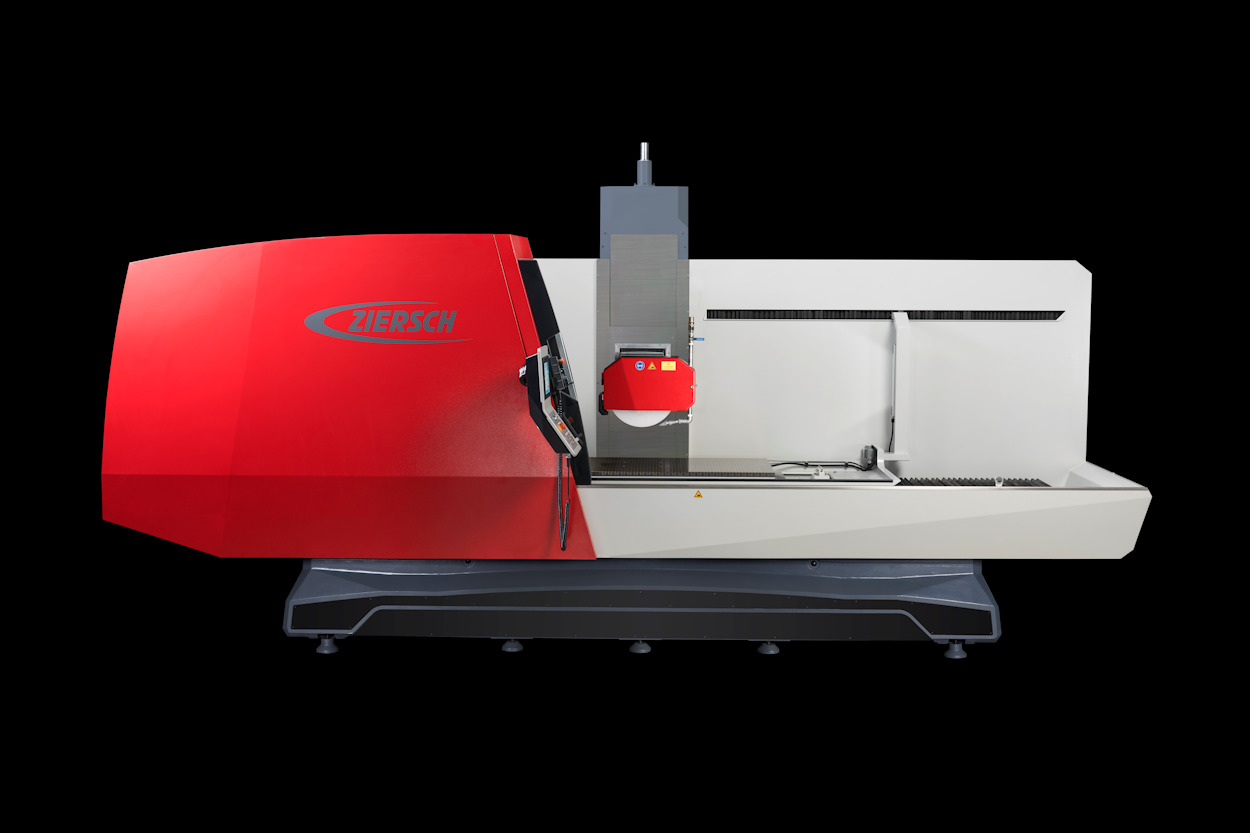

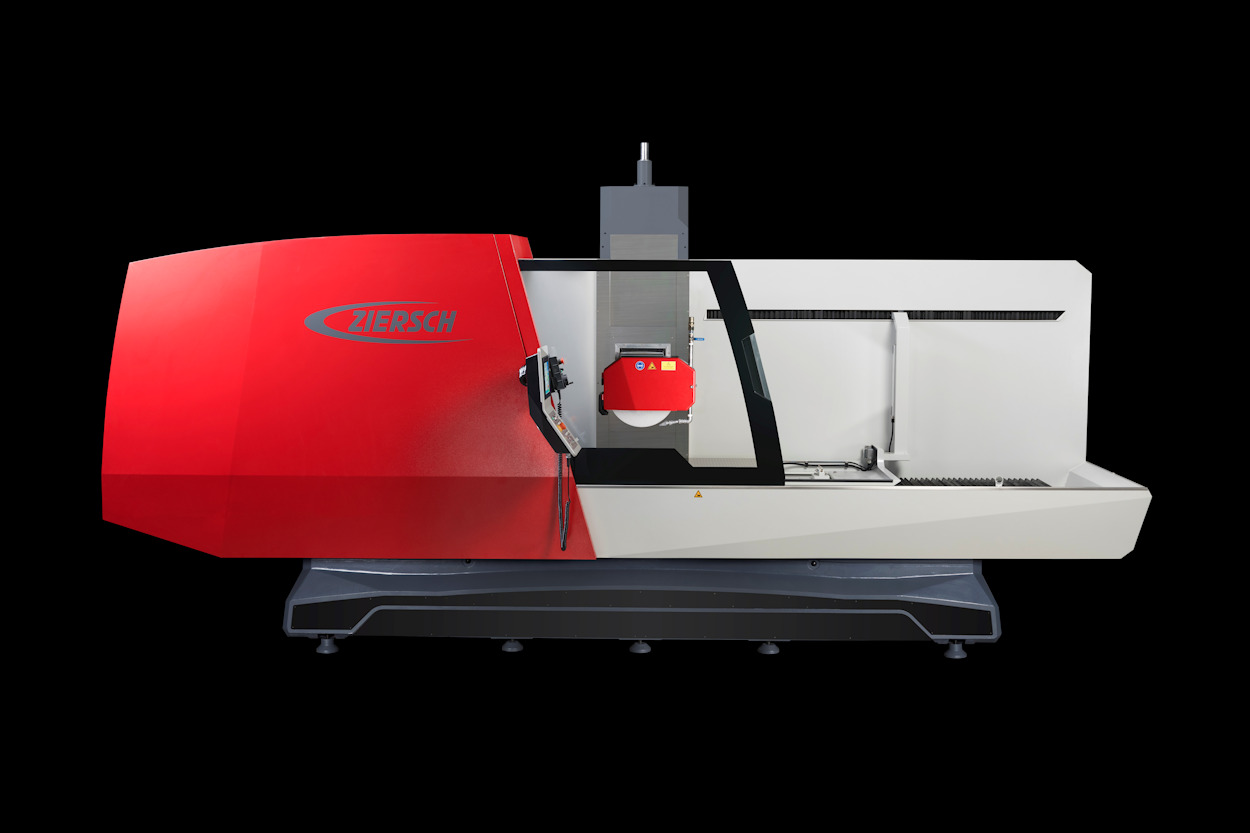

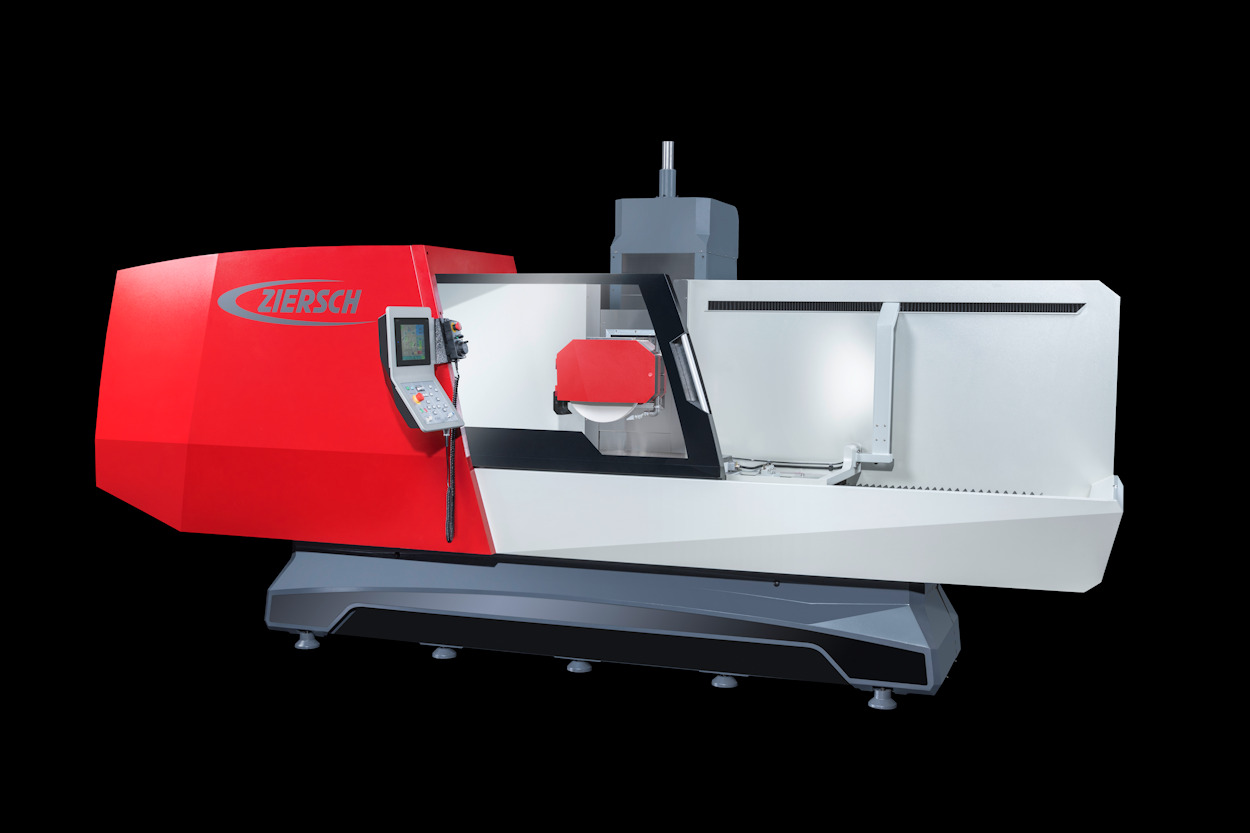

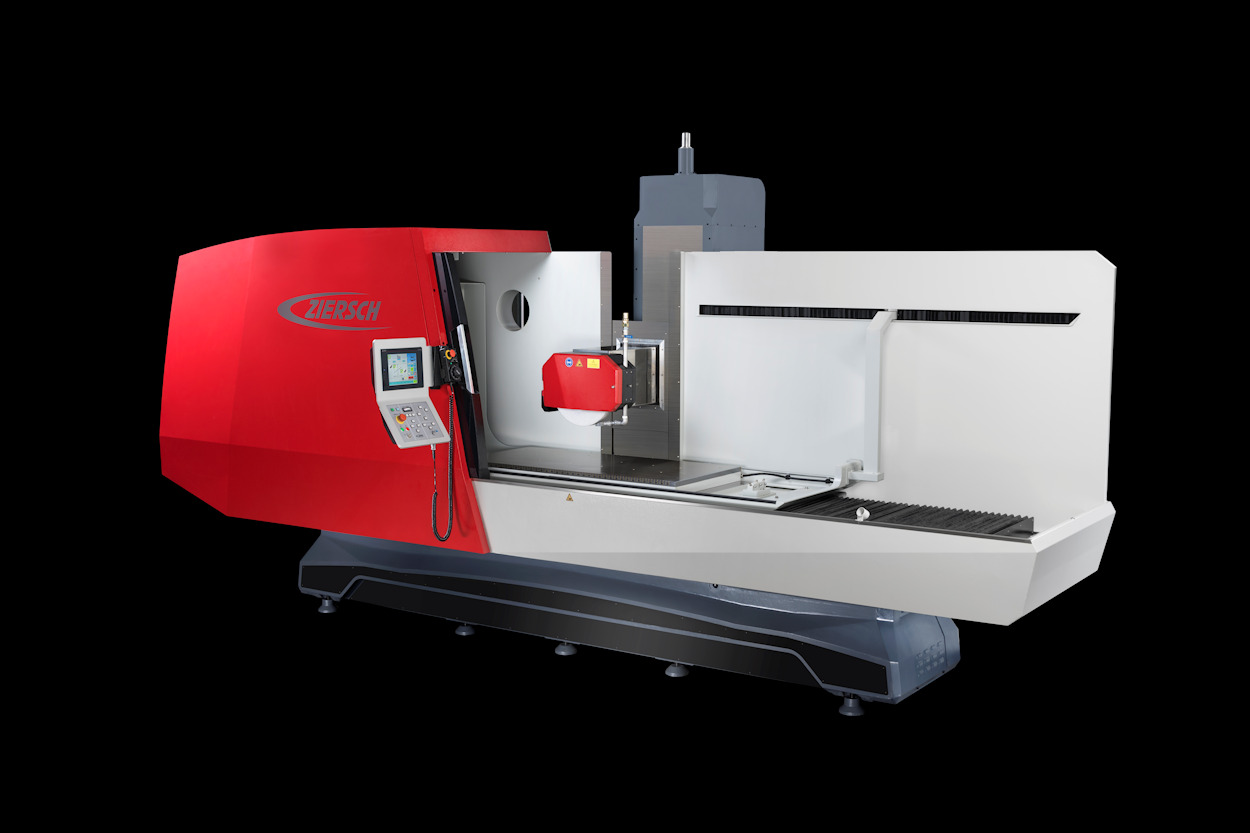

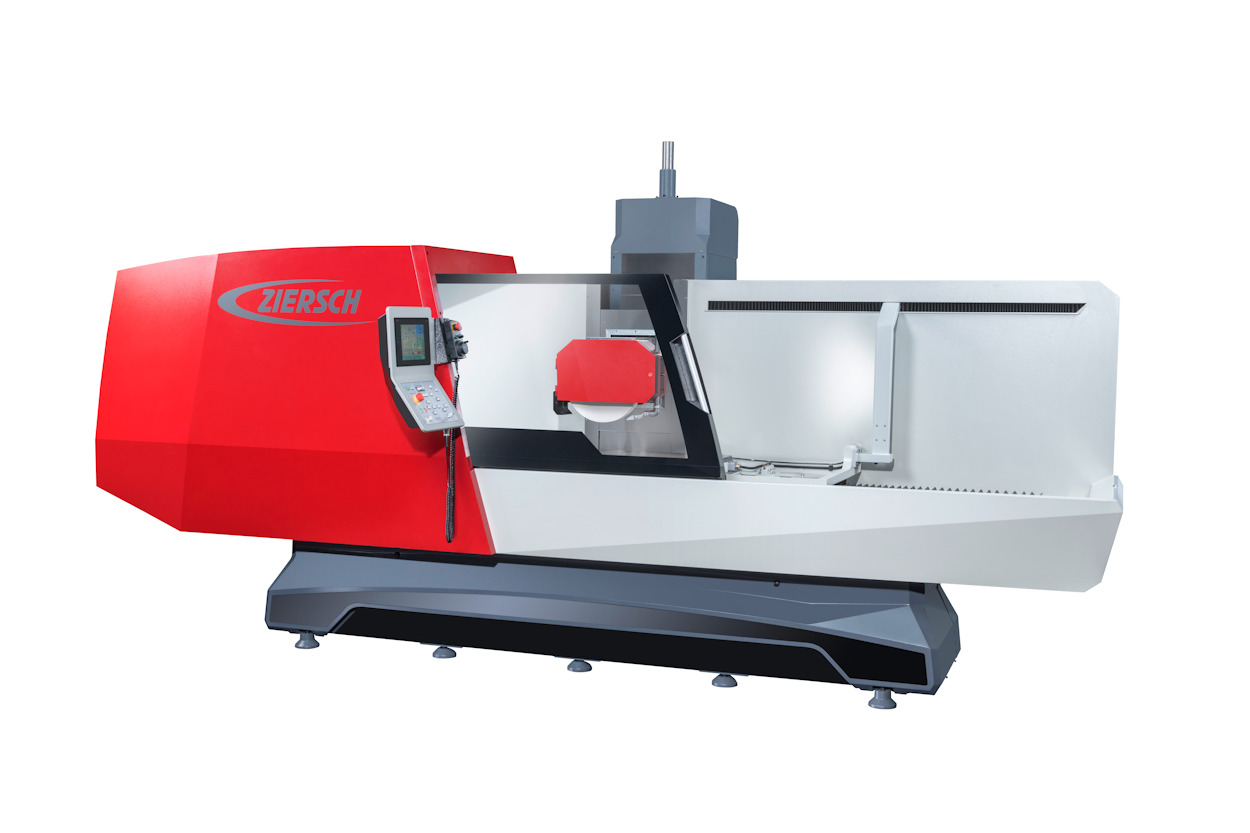

Fotos Z 612 / Z 715

Technische Daten Flachschleifmaschinen Z-Serie

Z 24

Schleifbereich [mm]	400 x 250
Querbewegung [mm]	220
Längsbewegung [mm]	600
Abstand Tisch bis Spindelmitte [mm]	540
Größe der Magnetspannplatte [mm]	400 x 200
Tischbelastung incl. Magnet [kg]	250
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	250 x 38 x 50,8
Leistung Schleifspindelmotor [KW]	5,4
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 4.500
Maschinenmaße [L x B x H(max)] [mm]	3.050 x 2.450 x 2.510
Maschinengewicht [kg]	3.050

Z 35

Schleifbereich [mm]	500 x 350
Querbewegung [mm]	330
Längsbewegung [mm]	720
Abstand Tisch bis Spindelmitte [mm]	540
Größe der Magnetspannplatte [mm]	500 x 300
Tischbelastung incl. Magnet [kg]	500
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	250 x 38 x 50,8
Leistung Schleifspindelmotor [KW]	5,4
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 4.500
Maschinenmaße [L x B x H(max)] [mm]	3.040 x 2.500 x 2.510
Maschinengewicht [kg]	3.350

Z 48

Schleifbereich [mm]	800 x 500
Querbewegung [mm]	450
Längsbewegung [mm]	1.200
Abstand Tisch bis Spindelmitte [mm]	600
Größe der Magnetspannplatte [mm]	800 x 400
Tischbelastung incl. Magnet [kg]	700
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	400 x 50 x 127
Leistung Schleifspindelmotor [KW]	11
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	3.990 x 2.860 x 2.740
Maschinengewicht [kg]	6.600

Z 510

Schleifbereich [mm]	1.000 x 600
Querbewegung [mm]	550
Längsbewegung [mm]	1.400
Abstand Tisch bis Spindelmitte [mm]	600
Größe der Magnetspannplatte [mm]	1.000 x 500
Tischbelastung incl. Magnet [kg]	1.000
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	4.730 x 3.020 x 2.740
Maschinengewicht [kg]	7.280

Z 612

Schleifbereich [mm]	1.200 x 700
Querbewegung [mm]	650
Längsbewegung [mm]	1.600
Abstand Tisch bis Spindelmitte [mm]	600
Größe der Magnetspannplatte [mm]	1.200 x 600
Tischbelastung incl. Magnet [kg]	1.300
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	5.140 x 3.380 x 2.740
Maschinengewicht [kg]	8.400

Z 620

Schleifbereich [mm]	2.000 x 700
Querbewegung [mm]	650
Längsbewegung [mm]	2.400
Abstand Tisch bis Spindelmitte [mm]	600
Größe der Magnetspannplatte [mm]	2.000 x 600
Tischbelastung incl. Magnet [kg]	2.000
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	6.940 x 3.470 x 2.740
Maschinengewicht [kg]	10.800

Z 715

Schleifbereich [mm]	1.500 x 800
Querbewegung [mm]	750
Längsbewegung [mm]	1.900
Abstand Tisch bis Spindelmitte [mm]	600
Größe der Magnetspannplatte [mm]	1.500 x 700
Tischbelastung incl. Magnet [kg]	1.600
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	5.730 x 3.580 x 2.740
Maschinengewicht [kg]	9.300

Z 720

Schleifbereich [mm]	2.000 x 800
Querbewegung [mm]	750
Längsbewegung [mm]	2.400
Abstand Tisch bis Spindelmitte [mm]	600
Größe der Magnetspannplatte [mm]	2.000 x 700
Tischbelastung incl. Magnet [kg]	2.500
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	6.740 x 3.570 x 2.740
Maschinengewicht [kg]	15.000

Z 725

Schleifbereich [mm]	2.500 x 800
Querbewegung [mm]	750
Längsbewegung [mm]	2.900
Abstand Tisch bis Spindelmitte [mm]	600
Größe der Magnetspannplatte [mm]	2.500 x 700
Tischbelastung incl. Magnet [kg]	3.000
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	400 x 80 x 127
Leistung Schleifspindelmotor [KW]	11
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	7.740 x 3.570 x 2.740
Maschinengewicht [kg]	17.500

Z 730

Schleifbereich [mm]	3.000 x 800
Querbewegung [mm]	750
Längsbewegung [mm]	3.500
Abstand Tisch bis Spindelmitte [mm]	700
Größe der Magnetspannplatte [mm]	3.000 x 700
Tischbelastung incl. Magnet [kg]	3.500
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	500 x 80 x 127
Leistung Schleifspindelmotor [KW]	15
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	8.740 x 3.580 x 2.740
Maschinengewicht [kg]	18.500

Z 735

Schleifbereich [mm]	3.500 x 800
Querbewegung [mm]	750
Längsbewegung [mm]	4.000
Abstand Tisch bis Spindelmitte [mm]	700
Größe der Magnetspannplatte [mm]	3.500 x 700
Tischbelastung incl. Magnet [kg]	3.500
Vorschub Längsachse [mm/min]	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500
Schleifscheibenabmessungen [mm]	500 x 80 x 127
Leistung Schleifspindelmotor [KW]	15
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	11.350 x 3.580 x 2.740
Maschinengewicht [kg]	20.000

Maschinentyp	Z 24	Z 35	Z 48	Z 510	Z 612	Z 620	Z 715	Z 720	Z 725	Z 730	Z 735
Schleifbereich [mm]	400 x 250	500 x 350	800 x 500	1.000 x 600	1.200 x 700	2.000 x 700	1.500 x 800	2.000 x 800	2.500 x 800	3.000 x 800	3.500 x 800
Querbewegung [mm]	220	330	450	550	650	650	750	750	750	750	750
Längsbewegung [mm]	600	720	1.200	1.400	1.600	2.400	1.900	2.400	2.900	3.500	4.000
Abstand Tisch bis Spindelmitte [mm]	540	540	600	600	600	600	600	600	600	700	700
Größe der Magnetspannplatte [mm]	400 x 200	500 x 300	800 x 400	1.000 x 500	1.200 x 600	2.000 x 600	1.500 x 700	2.000 x 700	2.500 x 700	3.000 x 700	3.500 x 700
Tischbelastung incl. Magnet [kg]	250	500	700	1.000	1.300	2.000	1.600	2.500	3.000	3.500	3.500
Vorschub Längsachse [mm/min]	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000
Vorschub Senkrechtachse [mm/min]	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500
Schleifscheibenabmessungen [mm]	250 x 38 x 50,8	250 x 38 x 50,8	400 x 50 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127	500 x 80 x 127	500 x 80 x 127
Leistung Schleifspindelmotor [KW]	3,7	5,4	11	11	11	11	11	11	11	15	15
Regelbereich Schleifspindelmotor [min^-1]	1.000 - 4.500	1.000 - 4.500	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000
Maschinenmaße [L x B x H(max)] [mm]	3.050 x 2.450 x 2.510	3.040 x 2.500 x 2.510	3.990 x 2.860 x 2.740	4.730 x 3.020 x 2.740	5.140 x 3.380 x 2.740	6.940 x 3.470 x 2.740	5.730 x 3.580 x 2.740	6.740 x 3.570 x 2.740	7.740 x 3.570 x 2.740	8.740 x 3.580 x 2.740	11.350 x 3.580 x 2.740
Maschinengewicht [kg]	3.050	3.350	6.660	7.280	8.400	10.800	9.300	15.000	17.500	18.500	20.000
