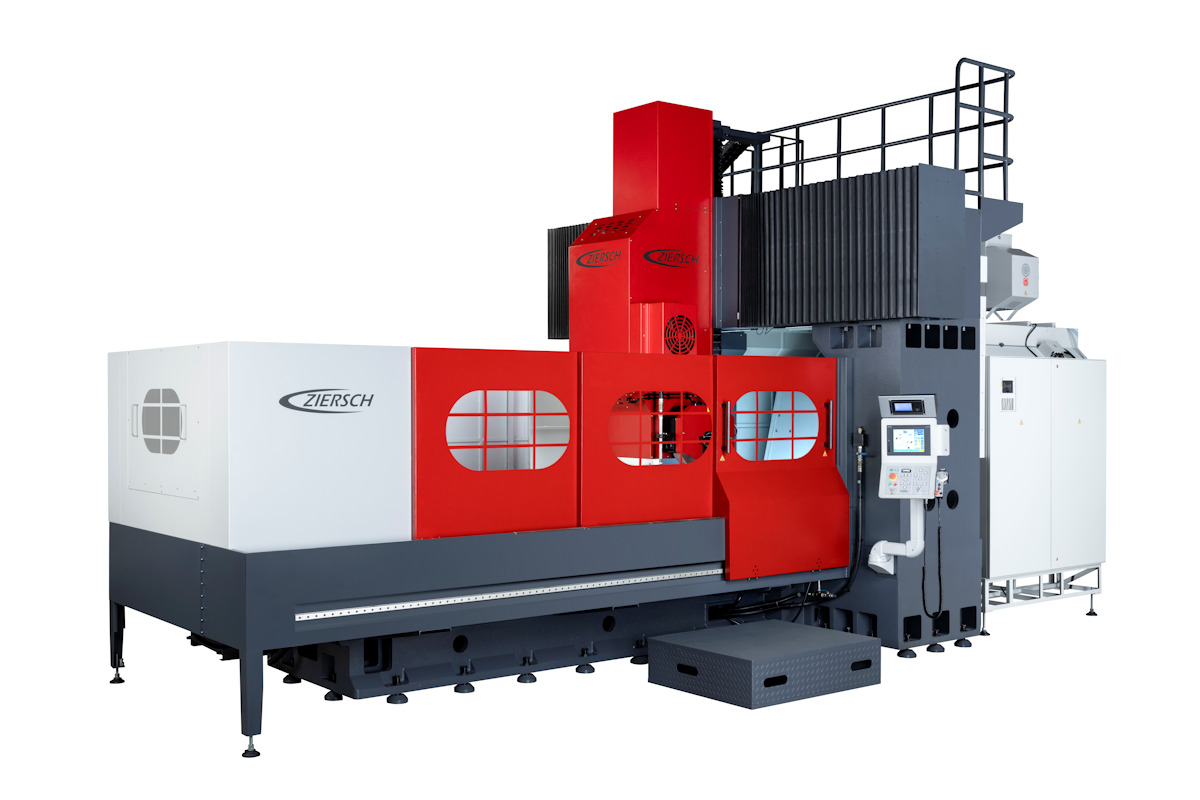

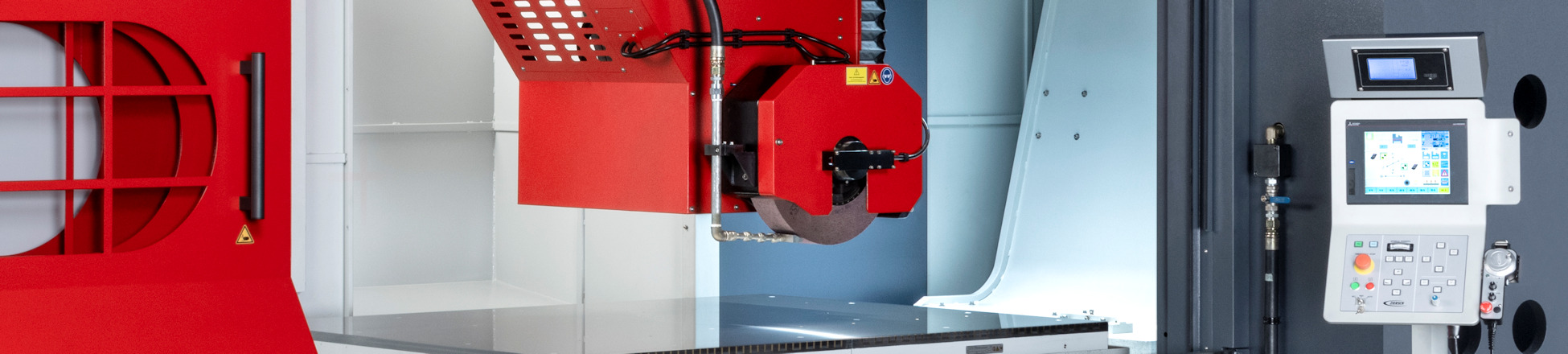

Ziersch GmbH - Portalschleifmaschinen mit außergewöhnlich umfangreicher Serienausstattung

STEUERUNG

Einfach zu bedienende Steuerung Z-Control mit hohem Komfort
Möglichkeit zum manuellen Schleifen mit geöffneter Tür
Vollautomatischer Schleifzyklus mit Abrichtzyklen
Schleifzyklen: Flachschleifen, Mehrfach- Einstechschleifen und Nutenschleifen von bis zu 20 Nuten
Schleifmodi: Schruppen, Schlichten und Ausfeuern
Abrichtzyklen unterteilt in Schruppen und Schlichten
Automatische Senkrechtzustellung mit Kompensation des Abrichtbetrages
Warmlauf- und Nachtabschaltungsprogramme

BEDIENUNG

Einfache und intuitive Bedienung über gro�en, übersichtlichen Touchscreen
Elektronisches Handrad, wirksam auf Y- und Z-Achse, umschaltbar in zwei Stufen auf 0,001 und 0,01 mm

GUSS/EINHAUSUNG

Stabile Gussausführung aller Maschinenbauteile
Hohes Maschinengewicht für maximale Steifigkeit
Teileinhausung der Maschine mit Schiebetür und stirnseitig montierten Servicetüren; wirkungsvoller Spritzschutz bei guter Zugänglichkeit
Zusätzliche Servicetür an der Rückseite, inkl. zweitem elektronischen Handrad

LINEARFÜHRUNGEN

Vorgespannte Linearführungen in der Y- und Z-Achse (Bosch Rexroth) für hervorragende Präzision

GLEITFÜHRUNGEN

Ausgezeichnete Dämpfungseigenschaften und hohe Schliffbildgüte durch handgeschabte Doppel-V Gleitführungen in der X-Achse

SCHMIERSYSTEM

Automatische Zentralschmierung in der X-Achse (Gleitbahnöl) und in der Y- und Z-Achse (Fett)

ANTRIEBE

Hydraulischer Tischantrieb mit Rückkühlaggregat
Elektromechanischer Antrieb der Y- und Z-Achse

MESSSYSTEM

Präzises Positionieren mittels direktem Messsystem in der Y-Achse (Heidenhain) sowie Rotationsimpulsgeber in der Z-Achse

SPINDELTECHNIK

Schleifspindel mittels Riemenantriebs vom Motor getrennt, daher kein Wärmewachstum
Stufenlos regelbarer Schleifspindelmotor mit konstanter Schnittgeschwindigkeit bis 35 m/s (optional bis 50 m/s) über den kompletten Nutzungsbereich der Schleifscheibe (vkonstant)
Hohe Lebensdauer durch 6-fach wälzgelagerte Schleifspindel, dauerfettgeschmiert

MAGNETSPANNTECHNIK

Erwärmungsfreie Elektro-Permanent-Magnetspannplatte inkl. Anschlagleisten an hinterer und rechter Magnetseite
Integriertes Umpolgerät mit 16 Haftkraftstufen

KÜHLMITTELANLAGE

Wartungsfreie Bandfilteranlage mit integrierter Rinnenspülung inkl. Reinigungspistole mit Schlauch und vorgeschaltetem Magnetabscheider zur Vorfiltrierung

Technische Daten Portalschleifmaschinen Z-Serie

Z 1015

Schleifbereich [mm]	1.500 x 1.200
Querbewegung [mm]	1.100
Längsbewegung [mm]	2.000
Abstand Tisch bis Spindelmitte [mm]	1.050
Größe Magnetspannplatte [mm]	1.500 x 1.000
geschliffene Tischfläche [mm]	1.550 x 1.000
Tischbelastung incl. Magnet [kg]	3.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	22
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.250
Maschinenmaße [L x B x H(max)][mm]	7.680 x 4.840 x 4.550
Maschinengewicht [kg]	20.000

Z 1020

Schleifbereich [mm]	2.000 x 1.200
Querbewegung [mm]	1.100
Längsbewegung [mm]	2.500
Abstand Tisch bis Spindelmitte [mm]	1.050
Größe Magnetspannplatte [mm]	2.000 x 1.000
geschliffene Tischfläche [mm]	2.050 x 1.000
Tischbelastung incl. Magnet [kg]	4.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	22
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.250
Maschinenmaße [L x B x H(max)][mm]	7.850 x 4.840 x 4.550
Maschinengewicht [kg]	22.000

Z 1025

Schleifbereich [mm]	3.000 x 1.200
Querbewegung [mm]	1.100
Längsbewegung [mm]	3.500
Abstand Tisch bis Spindelmitte [mm]	1.050
Größe Magnetspannplatte [mm]	3.000 x 1.000
geschliffene Tischfläche [mm]	3.050 x 1.000
Tischbelastung incl. Magnet [kg]	6.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	22
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.250
Maschinenmaße [L x B x H(max)][mm]	9.890 x 4.840 x 4.550
Maschinengewicht [kg]	26.000

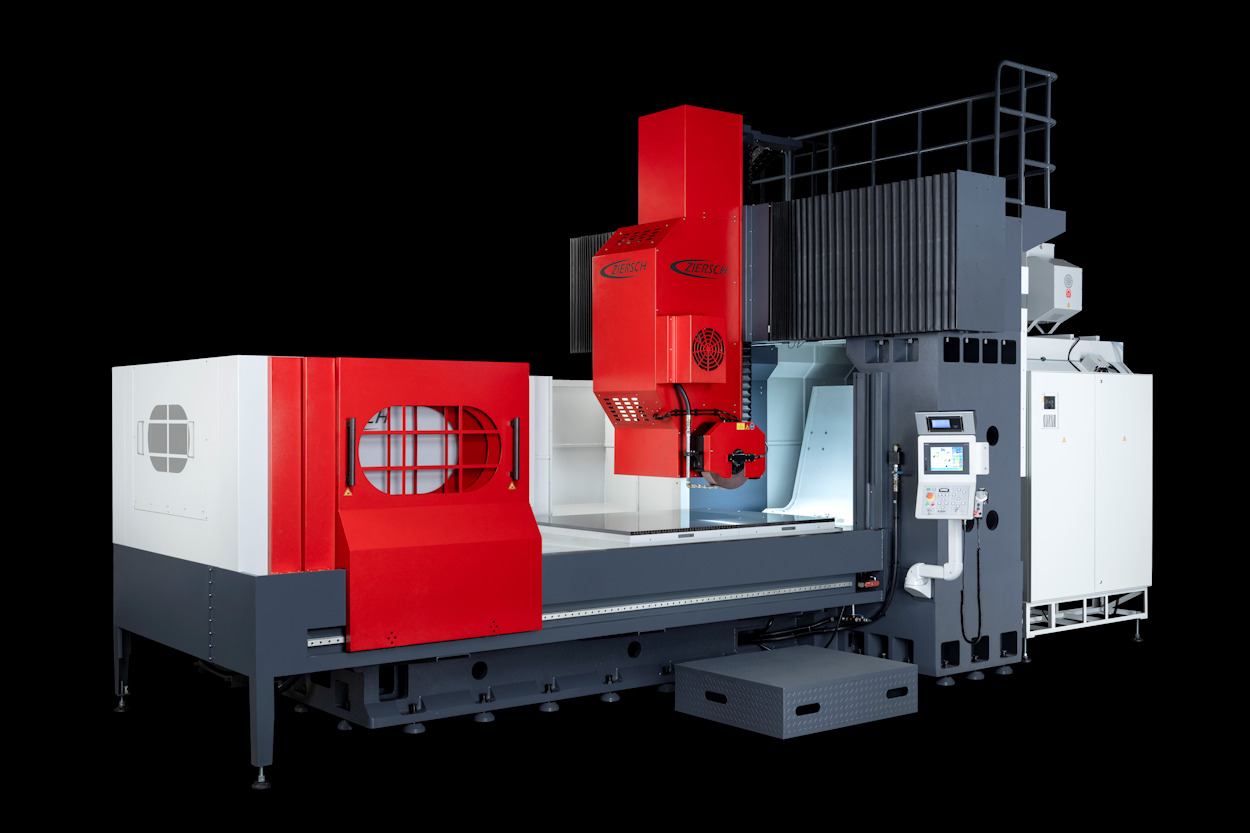

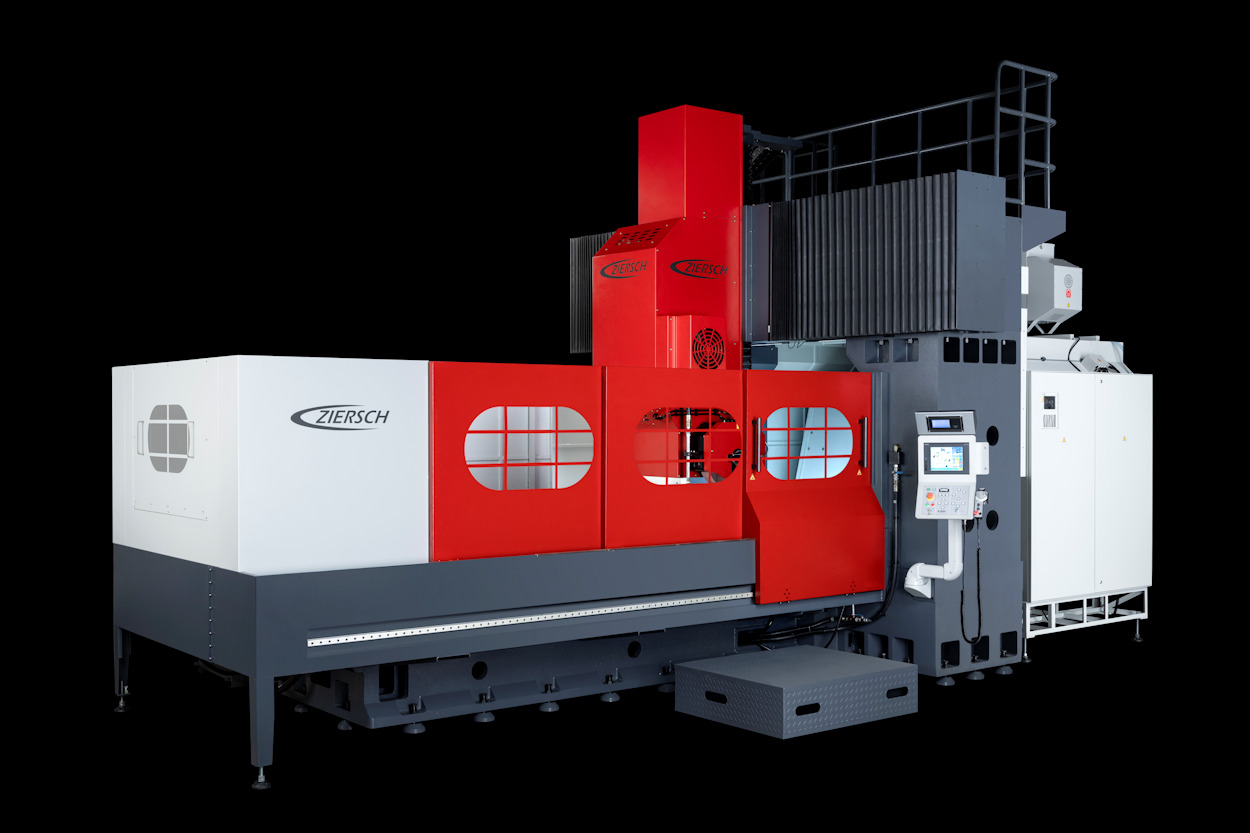

Z 1520

Schleifbereich [mm]	2.000 x 1.700
Querbewegung [mm]	1.600
Längsbewegung [mm]	2.500
Abstand Tisch bis Spindelmitte [mm]	1.250
Größe Magnetspannplatte [mm]	2.000 x 1.500
geschliffene Tischfläche [mm]	2.050 x 1.500
Tischbelastung incl. Magnet [kg]	4.500
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.900
Maschinenmaße [L x B x H(max)][mm]	8.500 x 5.500 x 4.670
Maschinengewicht [kg]	36.000

Z 1530

Schleifbereich [mm]	3.000 x 1.700
Querbewegung [mm]	1.600
Längsbewegung [mm]	3.500
Abstand Tisch bis Spindelmitte [mm]	1.050
Größe Magnetspannplatte [mm]	3.000 x 1.500
geschliffene Tischfläche [mm]	3.050 x 1.500
Tischbelastung incl. Magnet [kg]	6.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.900
Maschinenmaße [L x B x H(max)][mm]	10.510 x 5.500 x 4.670
Maschinengewicht [kg]	39.000

Z 1540

Schleifbereich [mm]	4.000 x 1.700
Querbewegung [mm]	1.600
Längsbewegung [mm]	4.500
Abstand Tisch bis Spindelmitte [mm]	1.050
Größe Magnetspannplatte [mm]	4.000 x 1.500
geschliffene Tischfläche [mm]	4.050 x 1.500
Tischbelastung incl. Magnet [kg]	8.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.900
Maschinenmaße [L x B x H(max)][mm]	12.530 x 5.500 x 4.670
Maschinengewicht [kg]	42.000

Z 2030

Schleifbereich [mm]	3.000 x 2.200
Querbewegung [mm]	2.100
Längsbewegung [mm]	3.500
Abstand Tisch bis Spindelmitte [mm]	1.050
geschliffene Tischfläche [mm]	3.050 x 2.000
Tischbelastung incl. Magnet [kg]	10.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	2.400
Maschinenmaße [L x B x H(max)][mm]	10.510 x 5.500 x 4.700
Maschinengewicht [kg]	43.000

Z 2040

Schleifbereich [mm]	4.000 x 2.200
Querbewegung [mm]	2.100
Längsbewegung [mm]	4.500
Abstand Tisch bis Spindelmitte [mm]	1.050
geschliffene Tischfläche [mm]	4.050 x 2.000
Tischbelastung incl. Magnet [kg]	12.500
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	2.400
Maschinenmaße [L x B x H(max)][mm]	12.300 x 5.500 x 4.700
Maschinengewicht [kg]	47.000

Z 2050

Schleifbereich [mm]	5.000 x 2.200
Querbewegung [mm]	2.100
Längsbewegung [mm]	5.500
Abstand Tisch bis Spindelmitte [mm]	1.050
geschliffene Tischfläche [mm]	5.050 x 2.000
Tischbelastung incl. Magnet [kg]	15.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	2.400
Maschinenmaße [L x B x H(max)][mm]	14.550 x 5.500 x 4.700
Maschinengewicht [kg]	50.000

Maschinentyp	Z 1015	Z 1020	Z 1030	Z 1520	Z 1530	Z 1540	Z 2030	Z 2040	Z 2050
Schleifbereich [mm]	1.500 x 1.200	2.000 x 1.200	3.000 x 1.200	2.000 x 1.700	3.000 x 1.700	4.000 x 1.700	3.000 x 2.200	4.000 x 2.200	5.000 x 2.200
Querbewegung [mm]	1.100	1.100	1.100	1.600	1.600	1.600	2.100	2.100	2.100
Längsbewegung [mm]	2.000	2.500	3.500	2.500	3.500	4.500	3.500	4.500	5.500
Abstand Tisch bis Spindelmitte [mm]	1.050	1.050	1.050	1.050	1.050	1.050	1.050	1.050	1.050
Größe der Magnetspannplatte [mm]	1.500 x 1.000	2.000 x 1.000	3.000 x 1.000	2.000 x 1.500	3.000 x 1.500	4.000 x 1.500
geschliffene Tischfläche [mm]	1.550 x 1.000	2.050 x 1.000	3.050 x 2.000	2.050 x 1.500	3.050 x 1.500	4.050 x 2.000	3.050 x 2.000	4.050 x 2.000	5.050 x 2.000
Tischbelastung incl. Magnet [kg]	3.000	4.000	6.000	4.500	6.000	8.000	10.000	12.500	15.000
Vorschub Längsachse [mm/min]	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000
Vorschub Senkrechtachse [mm/min]	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000
Schleifscheibenabmessungen [mm]	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	22	22	22	32	32	32	32	32	32
Regelbereich Schleifspindelmotor [U/min]	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.250	1.250	1.250	1.900	1.900	1.900	2.400	2.400	2.400
Maschinenmaße [L x B x H(max)] [mm]	7.680 x 4.840 x 4.550	7.850 x 4.840 x 4.550	9.890 x 4.840 x 4.550	8.500 x 5.500 x 4.670	10.510 x 5.500 x 4.670	12.530 x 5.500 x 4.670	10.510 x 5.500 x 4.700	12.300 x 5.500 x 4.700	14.550 x 5.500 x 4.700
Maschinengewicht [kg]	20.000	22.000	26.000	36.000	39.000	42.000	43.000	47.000	50.000
